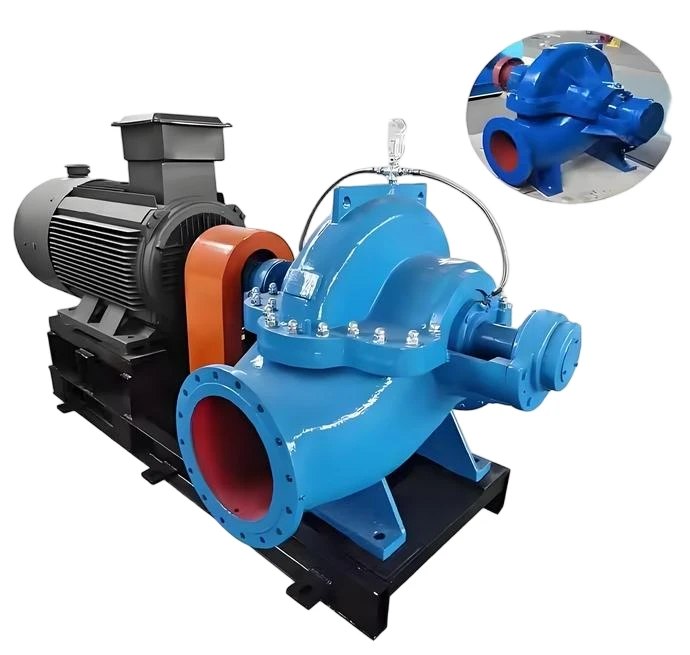

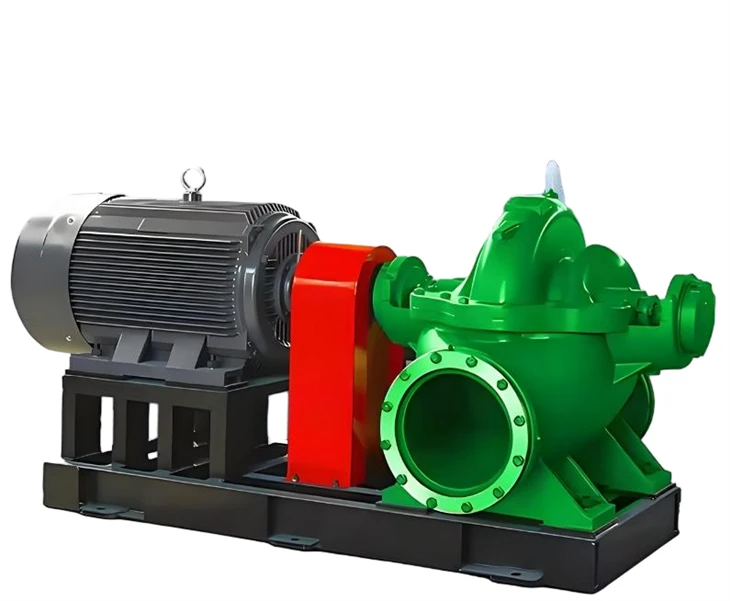

Dvostruko usisavanje centrifugalne pumpe Električni motor

Naziv: s, sh tipa jednostruka - faza dvostruka - usisna centrifugalna pumpa
Uvod proizvoda:
S, sh tipa pojedinačna - faza dvostruka - usisna centrifugalna pumpa
Pregled proizvoda: Ovo je centrifugalna pumpa s jednim fazom i dvostrukim usisavanjem, smještenom u sredini ljuske pumpe. Koristi se za pumpanje čiste vode ili druge tekućine s fizičkim i kemijskim svojstvima sličnim vodi. Temperatura transporta tekućine ne smije prelaziti 80 stupnjeva.
Glavne aplikacije: pogodne za tvornice, rudnike, urbana opskrba vodom, elektrane, navodnjavanje poljoprivrednih površina i razne projekte zaštite vode.
Značaj modela:
Strukturne karakteristike S tipa Single - faza Double - Usisana centrifugalna pumpa
1. Kompaktna struktura, prekrasan izgled, dobra stabilnost i jednostavna instalacija.
2. Glatka operacija, optimizirani dvostruki usisni rotor smanjuje aksijalnu silu na minimum, a izvrsna noža hidrauličkih performansi zacelera osigurava izvrsne performanse centrifugalne pumpe. Unutarnja površina ljuske pumpe i površina rotora imaju anti - performanse kavitacije.
3. Ležajevi koriste SKF i NSK ležajeve kako biste osigurali gladak rad, nizak buka i dugi radni vijek.
4. brtve osovine koriste mehaničke brtve ili brtve za pakiranje. To može osigurati propuštanje za 8.000 sati rada.
5. Oblik instalacije centrifugalne pumpe: sklop ne zahtijeva podešavanje. Može se instalirati na vertikalni ili horizontalni način prema uvjetima upotrebe mjesta ON -.
6. Dodavanje samog - uređaja za pranje može postići automatski unos vode, to jest, nema potrebe za ugradnjom donjeg ventila, nema potrebe za vakuumskom pumpom, nema potrebe za povratnim tokom i centrifugalna pumpa.

Priključci za usisavanje i pražnjenje ove vrste crpke nalaze se ispod središnje linije osovine crpke, tvoreći vodoravni smjer u odnosu na liniju osovine. Tijekom održavanja nema potrebe za uklanjanjem ulaznih i izlaznih cijevi za vodu ili motora. Iz perspektive smjera rotacije, crpka se okreće u smjeru kazaljke na satu. / Prema korisničkim zahtjevima, može se također okretati u smjeru suprotnom od kazaljke na satu.
Glavne komponente crpke uključuju: tijelo pumpe, poklopac pumpe, rotor, osovinu, dvostruko usisni prsten za brtvljenje, rukav osovine itd.
Tijelo pumpe i poklopac pumpe tvore radnu komoru rotora. Na prirubnicama za ulaz i izlazne vode nalaze se rupe za vijke za ugradnju vakuumskih mjerača i mjerača tlaka. Na donjem dijelu prirubnica za ulaz i izlazne vode nalaze se rupe za vijke za iscrpljivanje vode.
Impeler, koji je podvrgnut provjeri statičke ravnoteže, pričvršćen je na osovini s dvije matice za nosač čahura. Njegov aksijalni položaj može se podesiti kroz matice s nosačem.
Osovina crpke podržana je s dva pojedinačna - RED RADIAL BULLI LAVERS. Ležajevi su ugrađeni u kućište ležaja i instalirani su na oba kraja tijela pumpe, podmazani masnom.
Dvostruko usisni brtveni prsten koristi se za smanjenje istjecanja vode iz tlačne komore crpke u usisnu komoru.

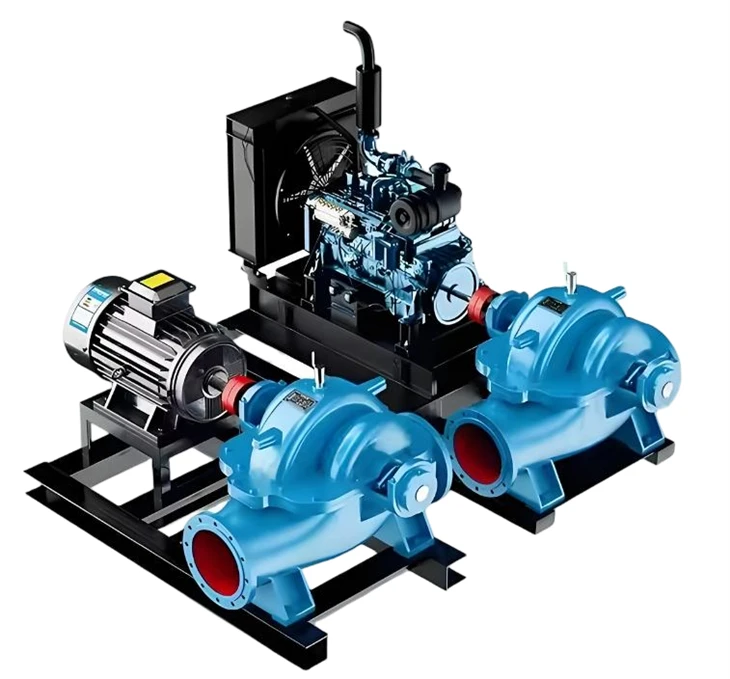

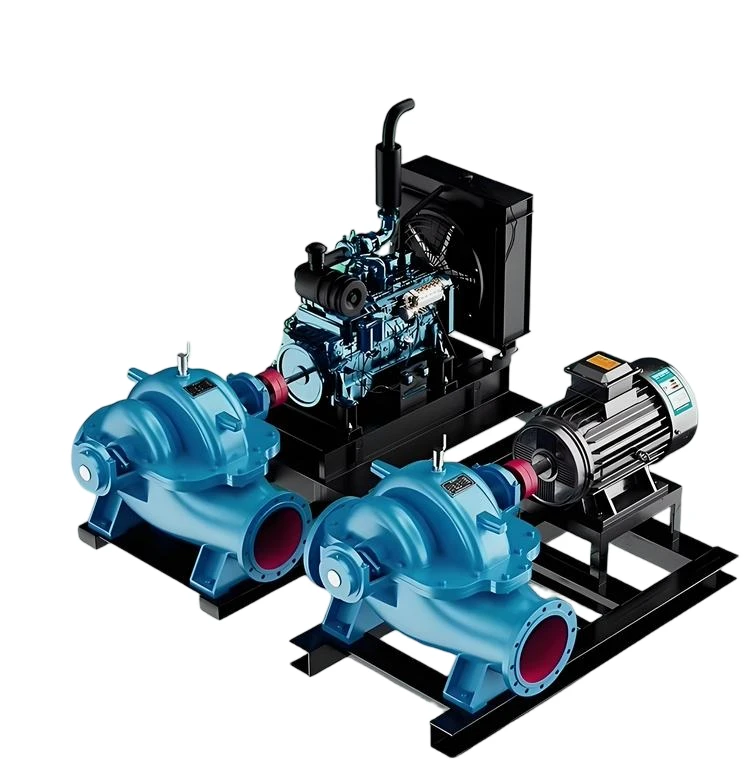

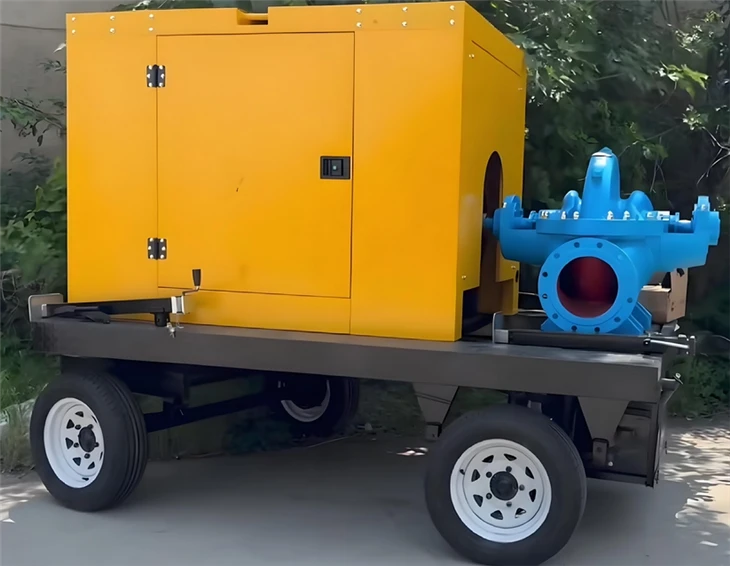

Crpku izravno pokreće motor kroz elastično spajanje. Motor za unutarnje izgaranje također se može koristiti kao izvor napajanja kada je to potrebno.
Brtva osovine je meka brtva za pakiranje. Prema zahtjevima korisnika, može se usvojiti mehanička struktura brtvila.

Uključi i ispuštanje pumpi s tipom S i SH nalaze se ispod središnje linije osovine crpke, u vodoravnom smjeru, a u okomitom položaju do osovine. Poklopac crpke fiksiran je na tijelu crpke pomoću dvostrukih - vijaka i vijaka za konusne pozicije, što ga čini prikladnim otvaranjem i uvidom u sve dijelove unutar crpke bez uklanjanja ulazne vode, cjevovoda pražnjenja i motora. Iz perspektive smjera prijenosa, pumpe SH vrte se okreću u smjeru suprotnom od kazaljke na satu; Spupke s vrstom okreću se u smjeru kazaljke na satu.
Glavne komponente crpki tipa S i SH uključuju: tijelo pumpe (1), poklopac pumpe (2), rotor (3), osovinu (4), dvostruko usisni prsten za brtvljenje (5), rukav osovine (6) i ležajeve.
Tijelo crpke (1) izrađeno je od lijevanog željeza. Formira radnu komoru s poklopcem crpke. Prirubnice na ulaznom i izlaznom kanalu vode imaju rupe za vijke za ugradnju vakuumskih mjerača i mjerača tlaka. Najniži dio vrata crpke ima rupu za vijke cijevi za iscrpljivanje vode.
Poklopac pumpe (2) izrađen je od lijevanog željeza. Ima rupe za vijke za ugradnju cijevi za brtvljenje vode i odzračne cijevi i kuku za podizanje za poklopac pumpe na gornjem dijelu.
Impeler (3) je izrađen od lijevanog željeza. Oblik mu je simetričan. Između dva zida postoje upletene oštrice. Tekućina ulazi u rotor s obje strane. Tijekom proizvodnje podvrgava se ispitivanju statičke ravnoteže.
(4) izrađen je od visokog - kvalitetnog ugljičnog čelika. Središte osovine je rotor, koji je fiksiran pomoću vijaka, rukava osovine i matice s obje strane rukava. Desni kraj osovine namijenjen je ugradnji spajanja i izravno je spojen na motor. Prijenos pojasa nije dopušten na kraju spajanja. Ako je potreban prijenos pojasa, mora se postaviti dodatni okvir za potporu kako bi se podržao remenica.
(5) izrađen je od lijevanog željeza. Da bi se spriječilo da visoka - tlačna voda u crpci propušta natrag u dio ulaznog dijela vode, na kružnom prstenu za dvostruko usisavanje za brtvljenje i ugrađen je u tijelu dvostrukog usisavanja i ugrađen u dvostruko usisni prsten da popravi dvostruki usisni brtvitelj. To je lako oštećen dio, a kad se nosi, može se zamijeniti rezervnim dijelom.
(6) izrađen je od lijevanog željeza. Koristi se za popravljanje položaja rotora i zaštitu trošenja osovine u kutiji za nadjev. To je lako oštećen dio, a kad se nosi, može se zamijeniti rezervnim dijelom.
Pumpe za S i SH imaju dva nosača. Koriste pojedinačne - radijalne kuglične ležajeve, koji su ugrađeni u kućište ležaja (14) u blizini kraja spajanja. Drugi se kraj naziva komponenta ležaja B. Podmaženi su masnoćom. Budući da je rotor potpuno simetrično, teoretski, pumpa ne stvara aksijalnu silu. Međutim, teško je postići isti jaz u prolazu protoka vode i brtvenog prstena s obje strane pumpe tijekom proizvodnje. Stoga postoji mogućnost stvaranja aksijalne sile u pumpi. Aksijalna sila i vibracijska sila ima komponentu ležaja B pojedinačnih - RED RADIAL BULLI BULES.
Pakiranje služi kao brtva, sprječavajući da zrak uđe u pumpu i sprječava curenje velike količine tekućine. Brtva za pakiranje sastoji se od komore za pakiranje oblikovanu poklopcem pumpe i poklopcem pumpe, žlijezde pakiranja, prstena za pakiranje, rukava za pakiranje i pakiranja. Mala količina visoke - tlačne vode iz tijela crpke prolazi kroz vanjsku cijev za brtvu za vodu (ili unutarnji spremnik vode) i prsten za pakiranje u komoru za pakiranje, a služi kao brtva vode.
Naglarnost pakiranja mora biti prikladna. Ne bi trebao biti previše tijesan ili previše labav. To bi trebalo biti takav da tekućina može prodirati kap po kapljici. Ako je pakiranje previše tijesno, ležaj je sklon zagrijavanju, a potrošnja energije povećava. Ako je pakiranje previše labavo, postoji veliko curenje tekućine, a učinkovitost crpke će se smanjiti.
