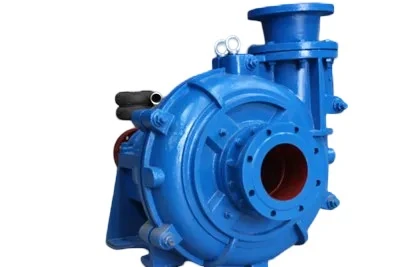

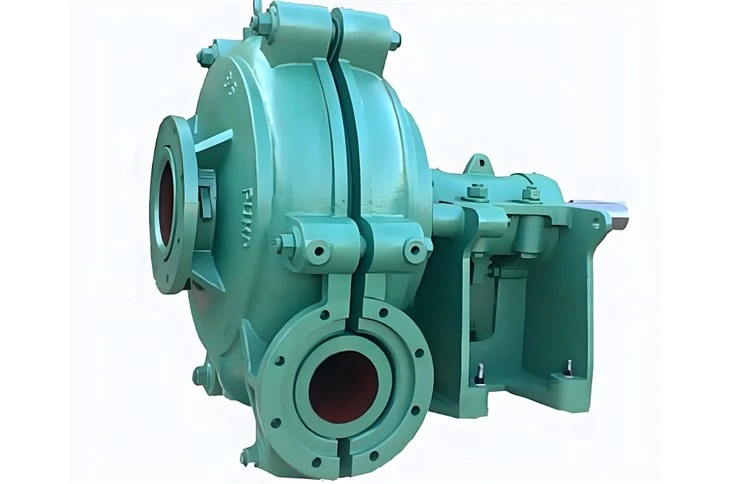

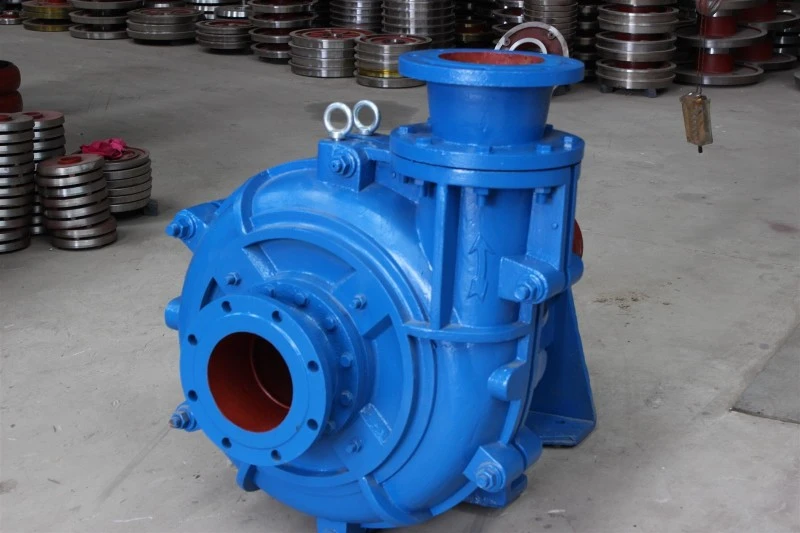

1. Strukturne značajke i vrste ZJ Crupry pumpe
(a) Odjeljak glave pumpe
Visoki kromov legura od suspenzije glave glave pumpe ZJ Cumpry sastoji se od tijela pumpe, rotora i brtve osovine. Glava i okvir crpke povezani su s vijcima. Ovisno o zahtjevima, utičnica vodene vode može se instalirati u intervalima od 45 stupnjeva, omogućujući rotaciju u osam različitih smjerova.
Tijelo crpke pumpe ZJ Ssurry ima strukturu dvostruke školjke. Vanjska ljuska je tijelo metalne pumpe (sastoji se od prednjih i stražnjih tijela pumpe), obično izrađeno od materijala HT200 ili QT 500-7. Unutarnja školjka može se izraditi od lijevanog željeza s visokim krom (uključujući volum, prednji poklopac i stražnji pokrovni lim) ili gume (uključujući prednje i stražnje volute).
Impeler se sastoji od prednjeg poklopca, stražnjeg poklopca, lopatica i stražnjih lopatica. Podaci su iskrivljenog dizajna, obično brojevi od 3 do 6, dok se stražnji lopatici (smješteni izvan prednjih i stražnjih poklopca) obično broji 8. Impeler je izrađen od lijevanog željeza visokog kroma i pričvršćen je na osovinu pomoću navojne veze.
Jedinica za brtvljenje osovine dolazi u tri vrste:
Kombinirano brtvljenje pridruženog rotora i pakiranja.
Brtva za pakiranje.
Mehanički brtva.
Kombinirano brtvljenje pridruženog rotora i pakiranja uključuje kutiju za pakiranje, pridruženi rotor, prsten za brtvljenje vode, pakiranje, pakiranje žlijezde i rukav osovine.
Brtva za pakiranje sastoji se od kutije za pakiranje, rukava na daljinu, prstena za brtvljenje vode, pakiranja, pakiranja žlijezde i rukav osovine.
(b) Odjeljak okvira
Odjeljak okvira dostupan je u dvije konstrukcijske vrste: horizontalna tipa srednjeg otvora i vrsta čvrste zdjele.
Okvir srednjeg otvaranja
Ova vrsta okvira podržava ili podmazivanje tankog ulja ili podmazivanje masnoće.
Okvir podmazivanja tankog ulja uključuje komponente kao što su tijelo okvira, poklopac okvira, osovina, kutija za ležajeve, ležajevi, ležajna žlijezda, čahura za štit, matica, brtva ulja, posuda za štit za vodu i dodatni rezervni dijelovi. Pumpe veličine 200zJ ili veće opremljene su jedinicom za hlađenje vode.
Okvir podmazivanja masti dodaje utipčani poklopac lica i šalicu za masnoću, dok je uređaj za hlađenje vode izostavljen.
Okvir za čvrstu zdjelu
Ova vrsta okvira isključivo koristi podmazivanje masnoća i uključuje komponente kao što su tijelo okvira, tijelo ležaja, osovina, ležajevi, nosač nosača, nosača, brtve ulja, čaša za masnoću, tava za vučni štit, prsten za skidanje i ostale rezervne dijelove.
Primjenjiv je samo na crpke male snage veličine 200ZJ ili manje.
Strukturne značajke i model ZJL pumpe za suspenziju

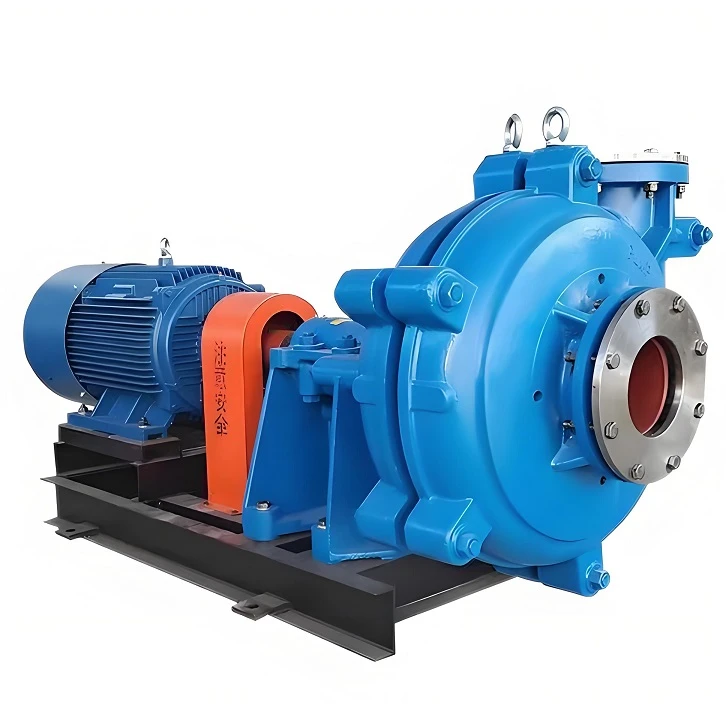

ZJL pumpa za suspenzija uglavnom se sastoji od rotora, voluta, stražnjeg pokrovnog lima, rukava osovine, navijača, nosača, osovine, osovine, ležaja, tijela ležaja i drugih rezervnih dijelova. Materijali rotora, voluna i stražnjeg poklopca su visoko kromirana legura od lijevanog željeza. Priključci vijaka i navoja koriste se za rotor i osovinu, te priključke vijaka za tijelo za volume, navijače i ležaj. Osovina crpke i električni motor mogu upotrijebiti spojku u svrhu izravne vožnje ili vožnje pojasa. Nošenje ZJL pumpe prihvaća masno podmazivanje. Serija visoke pumpe za grom od gnojeve gnojeve je pumpa bez brtve osovine.
