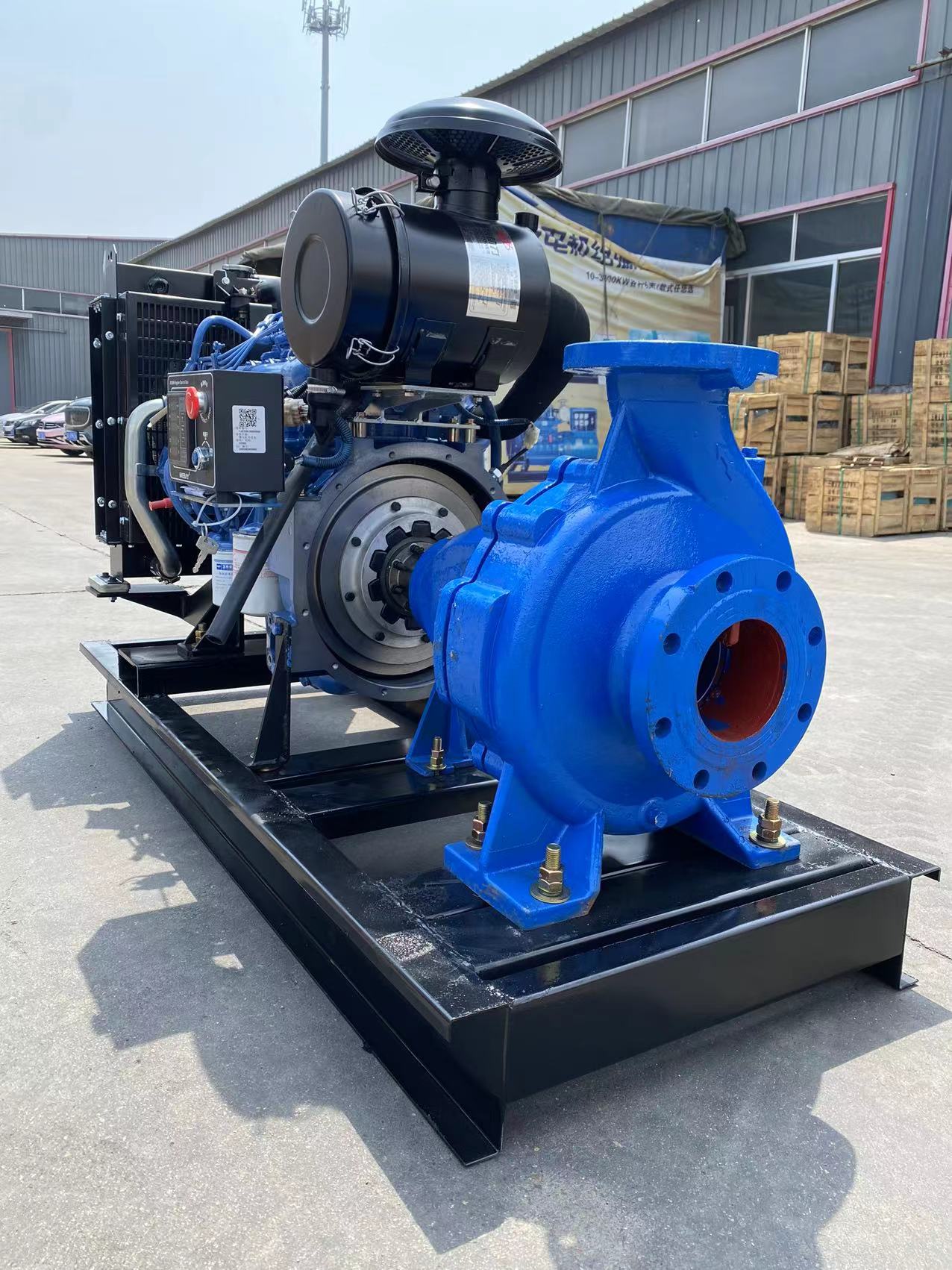

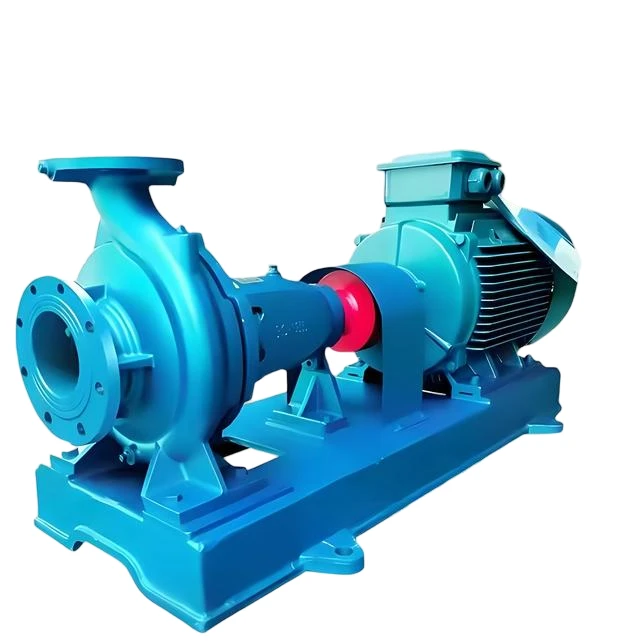

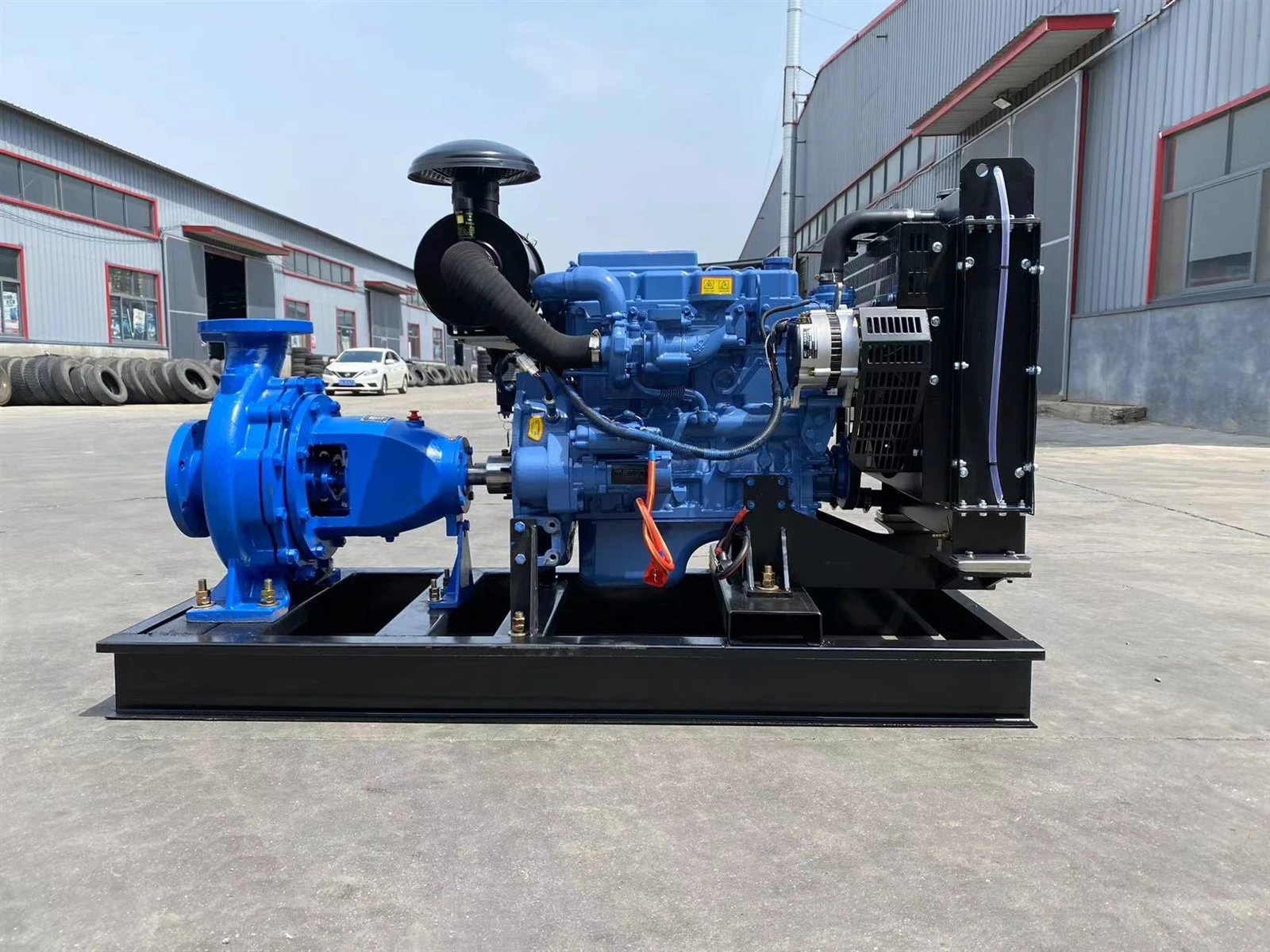

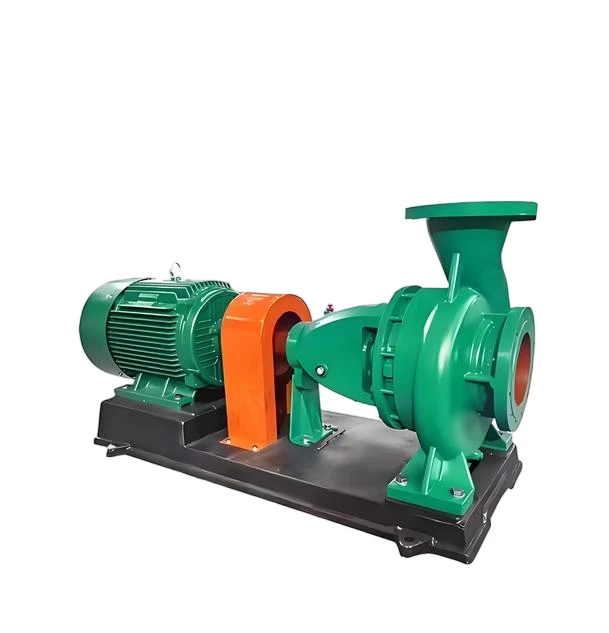

Krajnja usisna pumpa od lijevanog željeza za HVAC, industrijsku obradu vode

Krajnja usisna pumpa od lijevanog željeza za HVAC, industrijsku obradu vode Glavni parametri rada centrifugalne pumpe su promjer rotora, brzina protoka, snaga i učinkovitost. Odnos između ovih parametara može se odrediti eksperimentima. Proizvodni odjel centrifugalnih pumpi prikazuje osnovne parametre rada svojih proizvoda pomoću krivulja koje se nazivaju karakteristične krivulje centrifugalnih pumpi. Ove krivulje služe kao referenca odjelima koji koriste pumpe prilikom odabira crpki i njihovog rada.

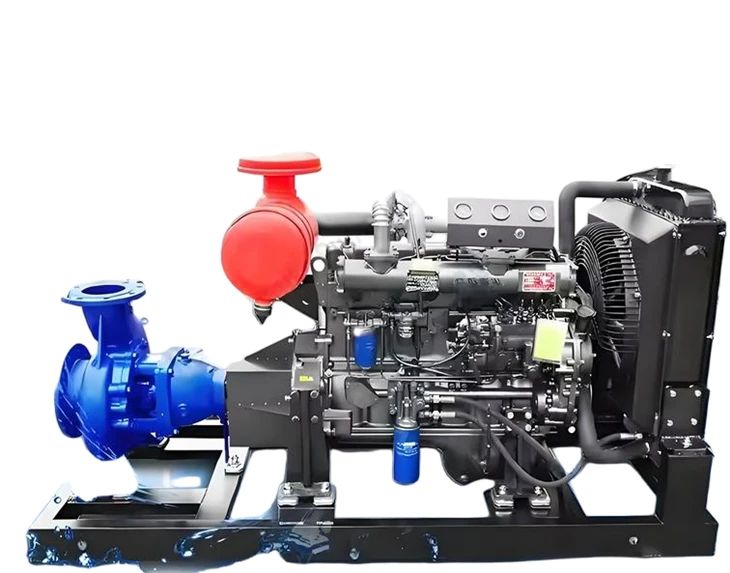

Krajnja usisna pumpa od lijevanog željeza za HVAC, industrijsku obradu vode

Karakteristična krivulja izmjerena je pri fiksnoj brzini vrtnje i primjenjiva je samo na tu brzinu. Stoga je vrijednost brzine vrtnje n naznačena na grafu karakteristične krivulje. Grafikon prikazuje karakterističnu krivulju Grundfosove horizontalne usisne centrifugalne pumpe serije NK pri n=1450 o/min. Na grafikonu su iscrtane tri krivulje:

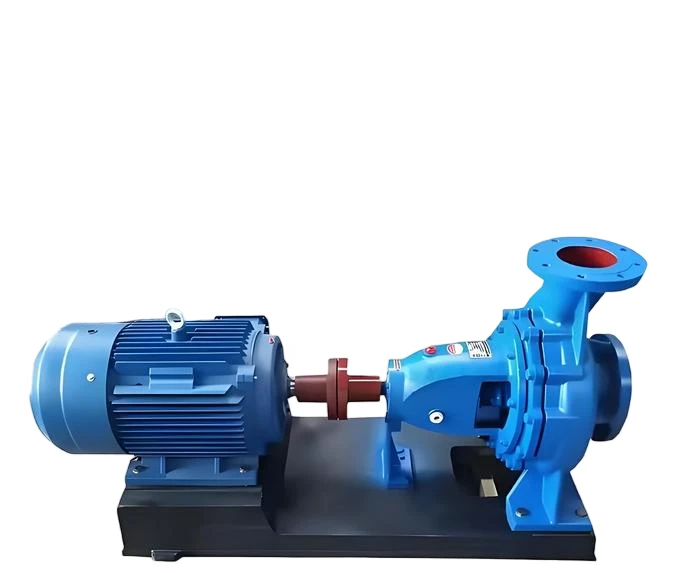

Krajnja usisna pumpa od lijevanog željeza za HVAC, industrijsku obradu vode

H-Q krivulja
H-Q krivulja predstavlja odnos između brzine protoka crpke Q i visine tlaka H. Za centrifugalne pumpe visina tlaka opada kako se brzina protoka povećava unutar određenog raspona. Oblici H-Q krivulja za različite vrste centrifugalnih pumpi variraju. Neke krivulje su relativno ravne i prikladne su za situacije u kojima se visina tlaka malo mijenja, ali se brzina protoka značajno mijenja; drugi su strmiji i prikladni su za situacije u kojima se visina tlaka jako mijenja, ali se brzina protoka ne može previše promijeniti.
2. N-Q krivulja
N-Q krivulja predstavlja odnos između brzine protoka pumpe Q i snage osovine N. Vrijednost N raste kako Q vrijednost raste. Jasno, kada je Q 0, snaga koju troši osovina pumpe je minimalna. Stoga, prilikom pokretanja centrifugalne pumpe, kako bi se smanjila snaga pokretanja, izlazni ventil treba zatvoriti.
3. η-Q krivulja
η-Q krivulja predstavlja odnos između protoka Q pumpe i učinkovitosti η. U početku, η raste kako Q raste, doseže maksimalnu vrijednost, a zatim opada kako Q raste. Maksimalna vrijednost ove krivulje odgovara najvišoj točki učinkovitosti. Crpka u ovoj točki radi s odgovarajućom visinom i brzinom protoka, postižući najveću učinkovitost. Stoga je ova točka projektna točka centrifugalne pumpe. Prilikom odabira crpke, uvijek je poželjno da crpka radi s najvećom učinkovitošću, jer je takav rad najekonomičniji i razumniji. Međutim, u stvarnosti crpka često ne može raditi točno pod tim uvjetima. Stoga se obično navodi radni raspon, poznat kao zona visoke učinkovitosti crpke. Učinkovitost u zoni visoke učinkovitosti ne smije biti manja od 92% najveće učinkovitosti. Protok, visina i snaga navedeni na natpisnoj pločici crpke imaju najveću učinkovitost. Katalozi i upute za centrifugalne pumpe često također pokazuju raspon protoka, visine i snage u zoni najveće učinkovitosti. 0
2. Utjecaj brzine vrtnje centrifugalne pumpe na karakterističnu krivulju
Karakteristična krivulja centrifugalne pumpe određena je pri određenoj brzini vrtnje. Kada se brzina vrtnje promijeni od n1 do n2, približan odnos između brzine protoka, visine i snage naziva se zakon proporcionalnosti. Kada je promjena brzine vrtnje manja od 20%, može se smatrati da učinkovitost ostaje nepromijenjena, a gornja formula se može koristiti za izračun.
3. Utjecaj promjera impelera na karakterističnu krivulju

Kada se promjer rotora ne mijenja mnogo, a brzina vrtnje ostaje konstantna, približan odnos između promjera rotora, brzine protoka, glave i snage naziva se zakon rezanja.
Zaključno, karakteristične krivulje centrifugalnih crpki (H-Q, N-Q, η-Q krivulje) ključni su alati za razumijevanje i odabir pumpi. Oni ne samo da otkrivaju unutarnji odnos između brzine protoka, visine, snage i učinkovitosti, već nam također daju teoretsku osnovu za prilagodbu performansi crpke kroz "zakon proporcije" i "zakon rezanja". Ovladavanje karakterističnim krivuljama znači biti u stanju odabrati najprikladniji tip pumpe za sustav, odrediti učinkovito radno područje i tako postići siguran, ekonomičan i učinkovit rad.
