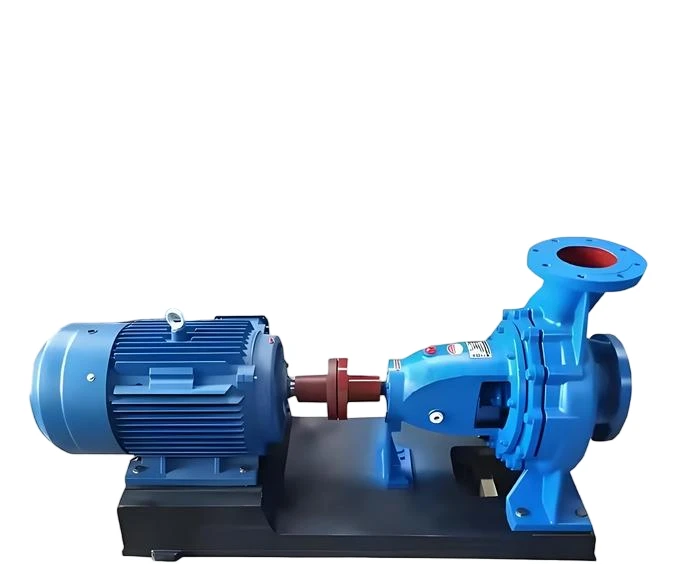

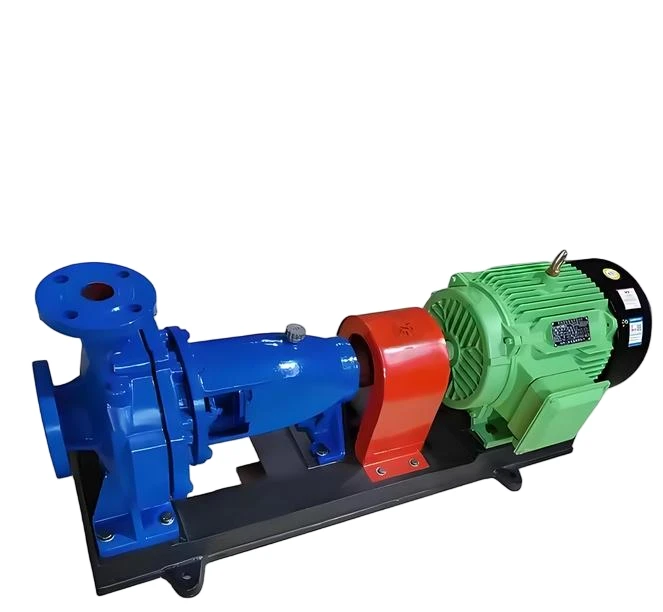

Opis proizvoda
Horizontalna centrifugalna pumpa s krajnjim usisom za konstrukciju tipa IS je jedno-stupanjska-usisna centrifugalna pumpa, uglavnom se koristi u poljima kao što su poljoprivredno navodnjavanje, proizvodnja papira, gradska vodoopskrba i projekti zaštite od požara. Dizajniran je za prijenos bistre vode-poput tekućina bez krutih čestica i ima brtvenu strukturu pakiranja. Po potrebi se može zamijeniti mehaničkom brtvom.
Centrifugalna pumpa s krajnjim usisom za građevinsku pumpu sastoji se od tijela pumpe, motora, baze, spojnice i sidrenih vijaka, koji tvore integriranu strukturu. Spojka ostvaruje vezu između motora i tijela pumpe, a baza je pričvršćena na temelj sidrenim vijcima. Osnovni parametri uključuju maksimalni protok od 173 m³/h, visinu od 60 metara, snagu motora od 45 kw i brzinu vrtnje od 2900 o/min. Pogodan je za scenarije transporta tekućine sa srednjim i velikim nagibom.
Ova centrifugalna pumpa s krajnjim usisom za tip konstrukcije centrifugalne pumpe prikladna je za transport bistre vode-tekućina bez nečistoća čvrstih čestica. Metoda brtvljenja je brtvljenje pakiranja. Pod posebnim okolnostima, može se promijeniti u mehaničku brtvu.
Horizontalna centrifugalna pumpa tipa IS uglavnom se sastoji od tijela pumpe, motora, baze, spojke i sidrenih vijaka. Motor je spojen na pumpu preko spojnice, a sidreni vijci učvršćuju cijelu pumpu na temelj.
Struktura proizvoda
1. IS centrifugalna pumpa za vodu dizajnirana je u skladu s performansama i dimenzijama navedenim u standardu 2858. Uglavnom se sastoji od tijela pumpe, poklopca pumpe, rotora, osovine, brtvenog prstena, rukavca osovine i ovjesnih ležajeva itd.
2. Kućište (tj. tijelo pumpe i poklopac pumpe) IS centrifugalne pumpe za vodu čini radnu komoru pumpe. Rotor, vratilo i kotrljajući ležajevi su rotor pumpe. Komponente ovjesnog ležaja podupiru rotorski dio pumpe, a kotrljajući ležajevi podnose radijalne i aksijalne sile pumpe.
3. Tijelo pumpe i dio poklopca pumpe IS centrifugalne pumpe za vodu odvojeni su od stražnjeg dijela rotora, to jest takozvane strukture stražnjeg otvaranja-. Prednosti cjevovodne centrifugalne pumpe su u tome što je pogodna za održavanje. Tijekom održavanja, tijelo pumpe, usisni cjevovod, ispusni cjevovod i motor ne moraju se pomicati. Samo uklonite srednji spojni dio produljene spojke kako biste izvukli dio rotora radi održavanja.
4. Aksijalni brtveni prsten IS centrifugalne pumpe za vodu sastoji se od poklopca brtve, brtvenog prstena i brtve itd. Koristi se za sprječavanje ulaska zraka ili prekomjernog curenja vode. Ako rotor IS crpke ima ravnotežu, šupljina s mekim brtvljenjem i usisni otvor rotora povezani su. Ako je tekućina na ulazu rotora u stanju vakuuma, lako je ući u pumpu kroz površinu rukavca osovine. Stoga se brtveni prsten ugrađuje u šupljinu brtve kroz mali otvor na poklopcu pumpe kako bi vodio tlačnu vodu u komori pumpe do brtvenog prstena radi brtvljenja. Ako impeler pumpe nema otvor za ravnotežu, budući da je tlak tekućine na stražnjoj strani rotora veći od atmosferskog tlaka, nema problema s curenjem zraka. Stoga nije potrebno ugraditi brtveni prsten.
5. Kako bi se izbjeglo trošenje osovine, O-prstenasta brtva ugrađena je na dio osovine koji prolazi kroz šupljinu brtve. Postoji O-prstenasta brtva između rukavca osovine i osovine kako bi se spriječio usis zraka ili curenje vode duž spojne površine.
6. Metoda prijenosa IS centrifugalne pumpe za vodu povezana je s motorom preko produžene elastične spojke. Smjer vrtnje crpke, s pogonskog kraja, je vrtnja u smjeru kazaljke na satu.
7. Kako bi se uravnotežila aksijalna sila crpke, većina rotora IS centrifugalnih pumpi za vodu ima brtvene prstene na prednjoj i stražnjoj strani, a rupa za ravnotežu nalazi se na stražnjoj pokrovnoj ploči rotora. Budući da aksijalna sila nekih crpki nije velika, na stražnjoj strani impelera nema brtvenog prstena i rupe za ravnotežu.
Scenarij primjene
Industrijske otpadne vode
Pogodan za ispuštanje otpadnih voda u kemijskim postrojenjima i gradilištima, odlikuje se otpornošću na koroziju i kompaktnom strukturom. Može se brzo instalirati i raditi stabilno.
Obrada vode
Obično se koristi u postrojenjima za pročišćavanje otpadnih voda ili industrijskim sustavima za pročišćavanje vode. Kada se radi o vodenim tijelima koja sadrže nečistoće, njegov uređaj za filtriranje može presresti nečistoće i osigurati stabilan rad crpke.
Prijevoz čistom vodom
U scenarijima kao što su gradska vodoopskrba i sustavi navodnjavanja, ova pumpa učinkovito pretvara kinetičku energiju kroz svoj rotor za transport čiste vode.
Optimizacija -štede energije
Neki modeli imaju dvostruku usisnu strukturu ili modularni dizajn, što može smanjiti potrošnju energije za približno 15% - 20% u usporedbi s tradicionalnim crpkama. Posebno su prikladni za srednje i male brzine protoka (manje od ili jednake 500 m³/h) i srednje do niske uvjete pada (manje ili jednake 125 m).
Posebni uvjeti
Verzija od nehrđajućeg čelika može se primijeniti u prehrambenim-ili kemijskim-scenarijima, kao što su proizvodnja pića, prijevoz kiselih i alkalnih tekućina itd., za prijenos korozivnih medija.
Parametri proizvoda
| Naziv proizvoda | Pumpa za čistu vodu |
| Boja | Prilagođena boja |
| Materijal | Mesing/lijevano željezo/nehrđajući čelik/prilagođeno |
| glava | 4,6-200m/Prilagođeno |
| Ubrzati | 1450-2900r/min/Prilagođeno |
| Kapacitet | 3,8-1200m³/h/Prilagođeno |
| Maksimalna temperatura transportiranog tekućina |
150 stupnjeva stupnjeva /Prilagođeno |
| Struktura | Horizontalna jednostupanjska centrifugalna pumpa |
| Prednost | Otporan na habanje, otporan na koroziju, štedi energiju, jednostavan za postavljanje održavati |
| Opseg primjene | poticanje ciklusa grijanja i hlađenja, industrijsko, urbano, kemijsko, gašenje požara |
FAQ
01.Kako odabrati tip horizontalne centrifugalne pumpe?
Protok (Q): Protok se odnosi na volumen tekućine koju pumpa prenosi u jedinici vremena. Na temelju stvarnih zahtjeva sustava odredite potreban protok za odabir odgovarajućeg tipa pumpe.
Napor (H): Napor je energija koju daje pumpa, označavajući visinu na koju pumpa podiže tekućinu pod gravitacijskim ubrzanjem jedinice. Na temelju transportne visine sustava i otpora cjevovoda odredite potrebnu visinu.
Radni tlak: Razmotrite radni tlak sustava i maksimalni radni tlak crpke kako biste osigurali da crpka ne premaši projektirani tlak tijekom normalnog rada.
Svojstva tekućine: Gustoća, viskoznost i korozivnost tekućine utjecat će na odabir pumpe. Za različita svojstva tekućine odaberite odgovarajuće materijale i strukture pumpe.
Radni uvjeti: Uzmite u obzir radnu temperaturu, temperaturu okoline i nadmorsku visinu crpke, kako biste osigurali da crpka može normalno raditi u stvarnim radnim uvjetima.
Učinkovitost: Učinkovitost crpke je omjer izlazne i ulazne snage. Prilikom odabira pokušajte odabrati pumpe veće učinkovitosti kako biste smanjili potrošnju energije i troškove rada.
Ugradnja i održavanje: Na temelju-uvjeta ugradnje na licu mjesta, odaberite odgovarajući tip pumpe i način ugradnje. U isto vrijeme, razmislite o jednostavnosti održavanja crpke kako biste smanjili troškove održavanja.
Marka i cijena: Pod pretpostavkom ispunjavanja tehničkih zahtjeva, napravite sveobuhvatnu usporedbu na temelju čimbenika kao što su robna marka, cijena i usluge nakon-prodaje kako biste odabrali crpku s boljim troškovima.
02. Koje su razlike između horizontalnih centrifugalnih crpki i vertikalnih centrifugalnih pumpi?
Iz doslovnog značenja možemo razumjeti da je vertikalna centrifugalna pumpa centrifugalna pumpa s vertikalnom strukturom. Slično tome, horizontalna centrifugalna crpka također je centrifugalna crpka s horizontalnom strukturom.
II. Razlike u korištenju:
Vertikalna centrifugalna pumpa: Koristi se za transport čiste vode i drugih tekućina s fizičkim i kemijskim svojstvima sličnim čistoj vodi. Prikladan je za industrijsku i urbanu vodoopskrbu, visoko{1}}pojačivač vodoopskrbe zgrada, prskanje vrtova, pojačivač požara, transport na velike-udaljenosti, cirkulaciju rashladnih uređaja za grijanje i ventilaciju, pojačivač cirkulacije hladne i tople vode u kupaonici i odgovarajuću opremu. Radna temperatura je T<80 stupnjeva.
Horizontalna centrifugalna pumpa: Koristi se za transport tekućina bez krutih čestica, korozivnih svojstava, viskoznosti slične vodi. Pogodan je za industriju nafte, kemije, metalurgije, energetike, proizvodnje papira, hrane, farmaceutske industrije i industrije sintetičkih vlakana. Radna temperatura je T: -20 stupnjeva do 120 stupnjeva.
III. Razlike u oblicima veze:
Okomita pumpa ima oblik povezivanja s dolje-gore, dok horizontalna pumpa ima lijevi-desni uzdužni raspored na bazi.
IV. Razlike u prostoru:
Budući da okomita centrifugalna pumpa ima okomitu strukturu, u smislu površine poda, okomita pumpa ne zahtijeva puno prostora. Dok horizontalna centrifugalna crpka, zbog svoje horizontalne strukture, ima mnogo veći podni prostor od vertikalne pumpe.
V. Razlike u oblicima instalacije:
Ove dvije različite strukture, vertikalna i horizontalna, također dovode do različitih metoda ugradnje. Na primjer, okomita pumpa je spojena u cjelinu, a instalacija je vrlo jednostavna. Dok je vodoravnu crpku potrebno prilagoditi za točnost nakon instalacije.
VI. Razlike u težini održavanja:
Održavanje vertikalnih pumpi je teško. Na primjer, za popravak rotora potrebno je potpuno ukloniti gornji dio. Dok je horizontalna pumpa relativno lakša. Na primjer, za pumpu tipa IS, rotor se može popraviti uklanjanjem ulazne cijevi.
03. Na koje situacije se odnose horizontalne centrifugalne crpke, odnosno vertikalne centrifugalne crpke?
Horizontalna centrifugalna pumpa:
Struktura: Glavne komponente (tijelo pumpe, rotor, ležajevi, itd.) horizontalne centrifugalne pumpe raspoređene su vodoravno, a motor je spojen na pumpu preko spojke.
Podni prostor: Relativno je velik jer su i pumpa i motor postavljeni vodoravno.
Održavanje: Održavanje je relativno jednostavno jer su glavne komponente pumpe lako dostupne i mogu se rastaviti.
Primjenjivi scenariji: Horizontalne centrifugalne crpke prikladne su za razna industrijska, komunalna i građevinska područja, posebno u situacijama koje zahtijevaju veliki protok i visinu, kao što su vodoopskrba i odvodnja, zaštita od požara, hlađenje, petrokemija itd.
Vertikalna centrifugalna pumpa:
Struktura: Glavne komponente (tijelo pumpe, rotor, ležajevi itd.) okomite centrifugalne pumpe su postavljene okomito, a motor se nalazi iznad pumpe.
Podni prostor: Relativno je mali jer su i pumpa i motor postavljeni okomito, čime se štedi prostor.
Održavanje: Održavanje može biti relativno teško jer su glavne komponente pumpe smještene na okomitoj osi i zahtijevaju posebne alate ili opremu za rastavljanje.
Primjenjivi scenariji: Vertikalne centrifugalne crpke prikladne su za prostore s ograničenim prostorom ili gdje je potrebna ušteda prostora, kao i za situacije koje zahtijevaju visoku visinu. Uobičajene primjene uključuju vodoopskrbu za-visoke zgrade, gradsku vodoopskrbu, industrijske cirkulacijske sustave rashladne vode, aksijalne pumpe protoka i pumpe miješanog protoka itd.
Ukratko, horizontalne centrifugalne pumpe i vertikalne centrifugalne pumpe imaju svoje prednosti i nedostatke. Izbor bi se trebao temeljiti na stvarnim potrebama i uvjetima lokacije.
04.Koje će se pojave dogoditi ako se regulacijski ventil centrifugalne pumpe zaglavi? Kako njime upravljati?
Izravna veza ima obrnuti S uzorak strujanja, sa složenim stazama protoka i mnogo mrtvih zona u gornjim i donjim komorama, osiguravajući područja za taloženje medija. Kutni spoj, gdje medij teče kao da prolazi kroz savijenu cijev od 90 stupnjeva, ima dobre karakteristike erozije i male mrtve zone, što ga čini lakim za oblikovanje u aerodinamični oblik. Stoga, kada regulacijski ventil uzrokuje blagu blokadu, može se promijeniti u kutni ventil za primjenu.
2. Proširite metodu zazora prigušnog ventila
Ako medij sadrži čvrste čestice ili produkte erozije iz cjevovoda, kao što su zavareni spojevi i hrđa, itd., koji ne mogu proći kroz otvor prigušnog ventila, uzrokujući začepljenje, zaglavljivanje i druge uobičajene greške, može se koristiti prigušni ventil s velikim zazorom - ukupna površina prigušnog ventila je poput ventiliranog prozora ili jezgre ventila s otvorenim ustima, s njegovom ukupnom površinom koncentriranom nego ravnomjerno raspoređeni po krugu. Uobičajene greške mogu se lako ukloniti ovom metodom. Ako se radi o ventilu s jednostrukim ili dvo-sjedištem, jezgra ventila klipne pumpe može se promijeniti u jezgru usnog ventila u obliku slova "V"- ili se može promijeniti u ventil s rukavcem, itd.
3. Metoda čišćenja
Vareni spojevi, hrđa i krhotine u cjevovodu mogu uzrokovati začepljenje ili zaglavljivanje na otvoru prigušnog ventila, položaju za navođenje i zidu otvora za ravnotežu donjeg poklopca ventila, uzrokujući oštećenja i ogrebotine na nagnutoj površini jezgre ventila, površini za navođenje i izbočenoj površini. To se često događa tijekom puštanja novih sustava u pogon ili u ranoj fazi ponovnog-puštanja u rad nakon održavanja. To je uobičajena greška. U takvim slučajevima, ventil se mora rastaviti radi čišćenja, uklanjanja krhotina i brušenja oštećene izbočene površine ako je potrebno. U isto vrijeme treba otvoriti donji čep kako bi se isprao otpad koji pada u donji poklopac ventila iz otvora za ravnotežu, a cjevovod treba očistiti. Prije rada, potpuno otvorite regulacijski ventil, pustite medij da teče neko vrijeme, a zatim se vratite na normalan rad.
4. Ugradnja metode filtra cjevovoda
Za regulacijske ventile određenog promjera, posebno one s vrlo malom regulacijom protoka, zazor prigušnog ventila je vrlo mali. U mediju ne bi trebalo biti nikakvih ostataka. Ako dođe do začepljenja zbog takvih uvjeta, ugradite uređaj za filtriranje na cjevovod prije prigušnog ventila kako biste osigurali nesmetan prolaz medija. Za regulacijske ventile s instrumentom za pozicioniranje, ako je rad instrumenta za pozicioniranje nenormalan, blokada bloka hidrauličkog ventila na otvoru ventila za gas uobičajena je greška. Stoga, kada instrument za pozicioniranje radi, potrebno je osigurati izvor zraka. Opća metoda je ugradnja filtera za plin i ventila za smanjenje tlaka u cjevovod izvora zraka ispred instrumenta za pozicioniranje.
5. Metoda erozije medija
Korištenje energije erozije samog medija za erodiranje i uklanjanje predmeta koji su skloni taloženju i začepljenju, čime se poboljšava učinak ventila protiv-blokiranja. Uobičajene metode uključuju: promjenu toka-zatvorenu aplikaciju; korištenje pokretne ploče kruga ulja; postavljanje otvora prigušnog ventila na najerozivniji položaj, a ova metoda zahtijeva posebnu pozornost poboljšanju otpornosti na eroziju materijala komponente ventila.
6. Metoda vanjske erozije
Kod određenih medija koji su skloni taloženju i sadrže čestice tekućine, kod podešavanja općeg ventila često dolazi do začepljenja na otvoru ventila za gas, položaju za vođenje i donjem čepu poklopca ventila. Vanjski erozijski plin i para mogu se spojiti na donji čep poklopca ventila. Kada je ventil blokiran ili zaglavljen, otvorite vanjski ventil za plin ili paru kako biste očistili ventil bez pomicanja regulacijskog ventila, tako da ventil može raditi normalno.
Gornjih šest metoda može u osnovi riješiti uobičajeni fenomen blokade regulacijskih ventila u centrifugalnim crpkama.
05. Može li se izlazni ventil centrifugalne pumpe držati zatvoren dugo vremena tijekom rada?
Pregrijavanje: Kada je izlazni ventil centrifugalne pumpe zatvoren, tekućina unutar pumpe ne može teći. To uzrokuje kontinuirano cirkuliranje tekućine, što rezultira postupnim povećanjem temperature. Ako je temperatura previsoka, može doći do oštećenja unutarnjih dijelova pumpe, pa čak i do nezgoda.
Povećano trošenje: Zbog nemogućnosti protoka tekućine unutar crpke, impeler će se neprestano okretati u istoj tekućini, što može dovesti do ubrzanog trošenja rotora i ostalih komponenti.
Preopterećenje motora: Kada je izlazni ventil centrifugalne pumpe zatvoren, tlak glave pumpe se povećava, što može uzrokovati preopterećenje motora i utjecati na njegov radni vijek.
Pretjerani unutarnji tlak u šupljini: Dugotrajno-zatvaranje izlaznog ventila uzrokovat će stalni porast tlaka unutar šupljine pumpe, što može dovesti do teških nesreća kao što je puknuće tijela pumpe.
Stoga je tijekom rada centrifugalne pumpe preporučljivo izbjegavati zatvaranje izlaznog ventila na dulje vrijeme. Ako je potrebno prilagoditi izlazni protok crpke, preporučuje se korištenje upravljačkih uređaja kao što su pretvarači frekvencije kako bi se postigao sigurniji i pouzdaniji rad crpke.
06.Kakav ventil treba ugraditi na izlaznu cijev centrifugalne pumpe?
