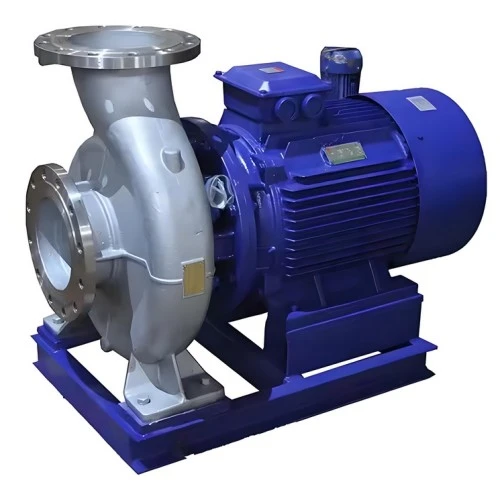

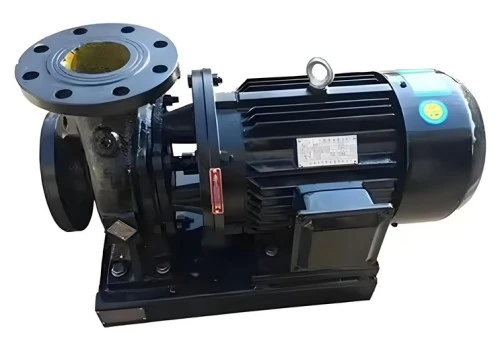

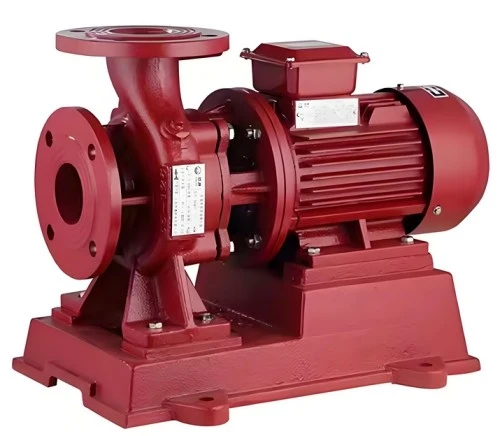

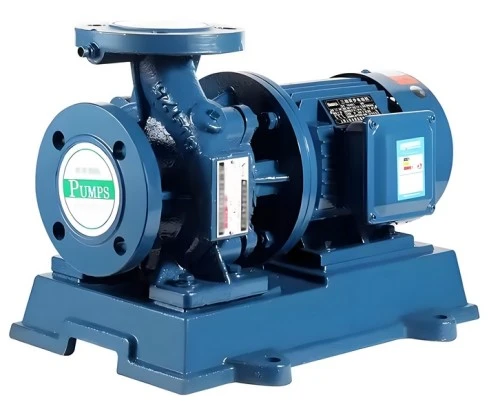

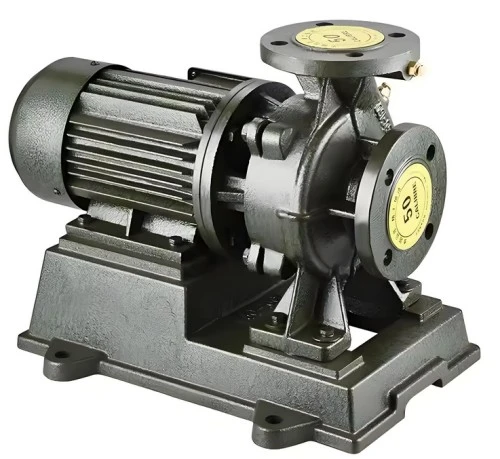

ISW Centrifugalna pumpa za čistu vodu
video
ISW Centrifugalna pumpa za čistu vodu

ISW Centrifugalna pumpa za čistu vodu

Opis proizvoda ISG centrifugalna pumpa za cjevovod je energetska oprema koja se koristi za transport. Ova oprema uključuje najnovije međunarodne napredne tehnologije i razvijena je kao posljednja generacija vertikalnih centrifugalnih pumpi. Može zadovoljiti zahtjeve korištenja...
Pošaljite upit
Opis

Opis proizvoda

27-3

Za postrojenje koje koristi ISO 2858 crpke, stvarna vrijednost nije na natpisnoj pločici-već je u Back Pull{2}}Out dizajnu. Ako je vaša serija IS instalirana s odstojnom spojkom, održavanje je-posao jednog čovjeka: odvrnite okvir i izvucite cijeli rotirajući sklop. Kućište i cijevi ostaju pričvršćeni za pod. Nema ponovnog usklađivanja, nema prekida u razvodniku.



Logika rotora i aksijalnog potiska

Srce IS pumpe je balansirani rotor. Izbušimo rupe za ravnotežu u stražnjoj pokrovnoj ploči impelera kako bismo izjednačili tlak. Ako je vaša procesna tekućina sklona kamencu ili kristalizaciji, pripazite na ove rupe. Ako se začepe, aksijalni potisak će naglo porasti, a vi ćete zamijeniti potisne ležajeve svaki mjesec umjesto svake godine. Na manjim okvirima gdje je sila niska, oslanjamo se na teške-kuglične ležajeve da izdrže udarac, ali za velike modele od 200 mm+, ta kombinacija rupe za ravnotežu/brtvenog prstena vaša je primarna obrana od skretanja osovine.



product-1-1



Brtvljenje osovine: brtvena kutija u odnosu na mehaničku brtvu

27-9

Meko pakiranje (žlijezda): Ovo je još uvijek standard za udaljena mjesta. Ključ je Lantern Ring (Packing Ring). Kada vučete iz vakuuma ili dubokog rezervoara, zrak se želi ušuljati kroz osovinu. Preusmjeravamo mali mlaz vode pod pritiskom sa ispusne strane natrag u kutiju za brtvljenje preko unutarnjeg otvora na poklopcu pumpe. Ovo stvara tekući pečat.

Pravilo curenja: Ako pakiranje ne kaplje (30-50 kapi/min), gori. Suho pakiranje će "stručiti" vaš rukavac osovine u jednoj smjeni.

Zaštita rukava: Koristimo rukavac žrtvene osovine. Kad se istroši, zamijenite rukavac, a ne skupu osovinu.

Mehaničke brtve (DIN 24960): Za nulte-zahtjeve propuštanja, postavljamo jedno-čeonu, ne-uravnoteženu brtvu.

Dimenzija "S": Kada mijenjate brtvu, nemojte je samo ugurati. Postoji poseban prostor za ugradnju (S-jaz). Ako je vaša zamjenska brtva malo dugačka, možda ćete trebati podrezati kratki rukavac osovine ili odvrnuti vijke pričvrsnog prstena kako biste pogodili to slatko mjesto napetosti opruge.




58-7

ISR konfiguracija: rukovanje toplinom (80 stupnjeva - 130 stupnjeva )

Standardna IS pumpa je stroj od 80 stupnjeva. Ako guraš 100 stupnjeva + topla voda, treba ti ISR ​​varijanta. Dodaje rashladnu komoru između glave pumpe i kućišta ležaja. Vidjet ćete dva otvora od 1/2" na poklopcu-koji propuštaju hladnu vodu kako bi područje brtve bilo hlađeno. Ako to ne učinite, toplina će razrijediti mast ležaja, što dovodi do "suhog" kvara ležaja mnogo prije nego što brtva zapravo popusti.

58-8

Instalacija "Imam stvari"

Smjer rotacije: Nikad ne testirajte rotaciju motora dok je pumpa spojena i prazna. Ako se vrti unatrag, matica rotora se može odmah zavrtjeti, potencijalno napuknuvši kućište ili lopatice rotora.

Opterećenje cijevi: Ako trebate polugu da uvučete vijke prirubnice, pumpa će vam otkazati. Kućište pumpe je hidraulička posuda, a ne nosač cijevi. Koristite neovisne vješalice za usisne/ispusne vodove.

3-minutna mrtva glava: Nemojte pokretati ovu pumpu uz zatvoreni ispusni ventil dulje od 3 minute. Voda će prokuhati, mehanička brtva će se razbiti od toplinskog udara, a impeler bi se mogao zaglaviti.

58-9

Kontrolni popis operacija

Temperatura ležaja: 40 stupnjeva iznad ambijentalne je normalno. Ako dosegne 80 stupnjeva, ili ste ga previše-podmazali ili vam poravnanje nije dobro.

Punjenje: IS pumpe NISU samousisne-. Ako ne ispunite usisni vod i ne odzračite zrak (kroz gornji čep), imat ćete nulti protok i oštećenu brtvu.

Zazor u habajućem prstenu: Kad vam protok počne opadati, obično je to u habajućem prstenu. Nova pumpa ima radijalni razmak od 0,15 mm - 0.25 mm. Kad se to udvostruči, vaša učinkovitost odlazi u koš.





Model proizvoda



Broj modela PrometQ glava
(m)
Učinkovitost
(%)
Ubrzati
(o/min)
Snaga motora
(KW)
Dodatak za eroziju
(m)
(m3/h) (I/s)
15-80 1.5 0.42 8 34 2800 0.18 2.3
20-110 2.5 0.69 15 34 2800 0.37 2.3
20-160 2.5 0.69 32 25 2900 1.1 2.3
25-110 4 1.11 15 42 2900 0.55 2.3
25-125 4 1.11 20 36 2900 0.75 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-100(1) 6.3 1.75 12.5 54 2900 0.75 2.3
32-125(1) 6.3 1.75 20 46 2900 1.1 2.3
32-160(1) 6.3 1.75 32 40 2900 2.2 2.3
32-200(1) 6.3 1.75 50 33 2900 4.0 2.3
40-100 6.3 1.75 12.5 54 2900 0.75 2.3
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 32 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.2 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4.0 2.3
40-200A 5.9 1.64 44 31 2900 3.0 2.3
40-200B 5.5 1.53 38 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4.0 2.3
40-100(1) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(1)A 11.2 3.11 10 60 2900 0.75 2.3
40-125(1) 12.5 3.47 20 58 2900 1.5 2.3
40-125(1)A 11.2 3.11 17.2 56 2900 1.1 2.3
40-160(1) 12.5 3.47 32 52 2900 3.0 2.3
40-160(1)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(1)B 10.5 2.92 22.5 50 2900 1.5 2.3
40-200(1) 12.5 3.47 50 46 2900 5.5 2.3
40-200(1)A 11.7 3.25 44.5 45 2900 4.0 2.3
40-200(1)B 10.5 2.92 35 44 2900 3 2.3
40-250(1) 12.5 3.47 80 38 2900 11 2.3
40-250(1)A 11.7 3.25 70 38 2900 7.5 2.3
40-250(1)B 10.8 3.0 60 37 2900 7.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11.2 3.11 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3
50-125A 11.2 3.11 17.2 56 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3.0 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.5 2.92 22.5 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.7 3.25 44.5 45 2900 4.0 2.3
50-200B 10.5 2.92 35 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.7 3.25 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
