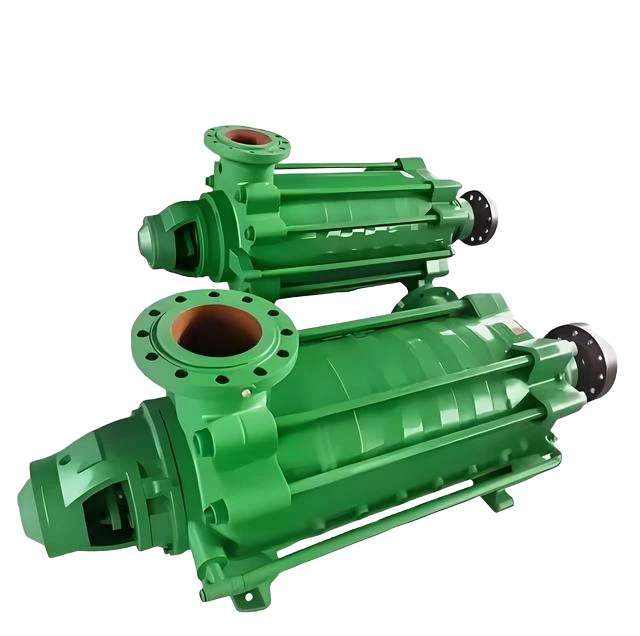

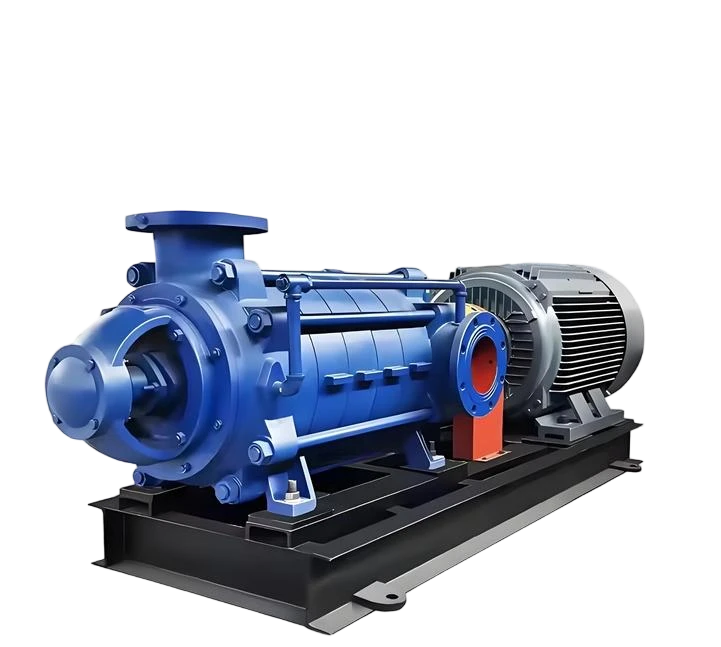

Višestepena centrifugalna pumpa Električna pumpa za vodu

Računalo je dizajnirala i optimizirala multi -, a proizvodna tvrtka posjeduje tehničku snagu, bogato iskustvo proizvodnje i savršene metode testiranja, osiguravajući na taj način stabilnu i pouzdanu kvalitetu proizvoda. Multi - Stage pumpe, horizontalne, jednostruke multi -, segmentirane centrifugalne pumpe. Imaju karakteristike visoke učinkovitosti, širokog raspona performansi, sigurnog i stabilnog rada, niskog buke, dugog radnog vijeka i prikladne ugradnje i održavanja. Koriste se za transport čiste vode ili druge tekućine s fizičkim i kemijskim svojstvima sličnim vodi. Također se mogu koristiti za transport tople vode, ulja, korozivnih ili abrazivnih medija promjenom materijala komponenti protoka protoka, oblika za brtvljenje i dodavanjem sustava hlađenja. Proizvod slijedi JB/T1051 {- 93 Standardni oblik "i osnovni parametri višestupanjskih centifugalnih pumpi za bistre vode".

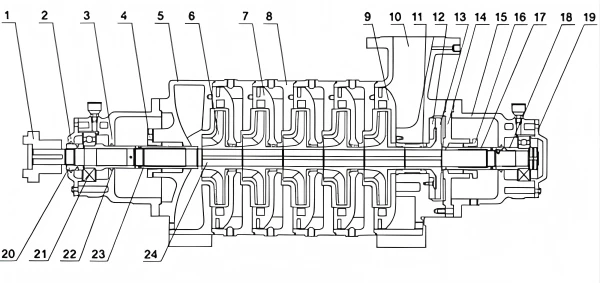

Strukturna analiza
Multi - Stage pumpa uglavnom se sastoji od četiri dijela: stator, rotor, brtvljenje ležaja i osovine:
1. Dio statora više - stadijske pumpe uglavnom se sastoji od usisnog presjeka, srednjeg presjeka, odjeljka za pražnjenje i vodiča, a presjeci su pričvršćeni zajedno zatezanjem vijaka kako bi se formirala radna komora. Za d - pumpe tipa, one se obično horizontalno usisavaju i vertikalno ispuštaju; Kada se koriste za ubrizgavanje vode u naftnim poljima, ulaz pumpe i izlaz su vertikalno prema gore. Za DG - Upišite više - STAGE, Outlet i Inlet su okomito prema gore.
2. Dio rotora multi - stadijske pumpe uglavnom se sastoji od osovine, rotora, diska za ravnotežu i rukava. Aksijalna sila je uravnotežena diskom ravnoteže.
3. Položbu multi - faze pumpe uglavnom se sastoji od tijela ležaja, poklopca ležaja i ležaja, a ležaj se podmazuje masnom ili tankim uljem.
4. PEAL PUMPA MULTI - STARKE PUMPE Uhvati meko brtve za pakiranje, koje se uglavnom sastoji od vode za brtvljenje vode iz usisnog dijela i brtvenog kućišta na repnom poklopcu, pakiranja, držača vode, itd. Za crpke tipa D - dolazi iz vode vode u pumpanju. Za DG - tipke tipa, voda za brtvu vode dolazi iz vanjskog opskrbe vodom.
5. Rotacija multi - stupnjeve pumpe. Crpku pokreće izravno glavnim pokretačem elastičnim spajanjem. Iz perspektive glavnog pokretača, pumpa se okreće u smjeru kazaljke na satu. D i DG - TIP CUMPE su vodoravni pojedinačni usisni multi - Segmentirane centrifugalne pumpe. Koriste se za transport čiste vode (koji sadrže nečistoće manje od 1% i veličinu čestica manju od 0,1 mm) ili druge tekućine s fizičkim i kemijskim svojstvima sličnim vodi. D - Crpke tipa koriste se za transport medija s temperaturom manjom od 100 stupnjeva, pogodne za odvodnju mina, ubrizgavanje vode naftnog polja, tvorničku i urbanu vodoopskrbu i drenažu u različitim prilikama. Pumpe za ubrizgavanje vode naftnih polja izrađene su od različitih materijala prema korozivnosti medija. DG - Pumpe tipa koriste se za transport medija s temperaturom manjom od 120 stupnjeva, pogodne za različite vode u dovodu kotla.

Osnovna struktura višestepene pumpe sastoji se od ulaznog presjeka, izlaznog dijela, srednjeg presjeka, repnog poklopca, rotora, tijela pumpe, osovine crpke, ležajeva, brtvenog prstena, kutije za nadjev itd.
1. Impeler je temeljni dio pumpe za višestruke. Ima veću brzinu rotacije i veću snagu. Oštrice na rotolu igraju glavnu ulogu. Prije sastavljanja, rotor mora podvrgnuti testiranju statičkog ravnoteže. Unutarnje i vanjske površine rotora trebaju biti glatke kako bi se smanjio gubitak trenja protoka vode.
2. Odjeljak za ulaz, izlaz i srednji presjek također se nazivaju kućištem crpke. Služi kao glavno tijelo pumpe s više zapovjedništva, pružajući podršku i fiksaciju, te povezivanje s nosačem za nošenje ležaja.
3. Funkcija osovine crpke je spajanje osovine crpke s motorom putem spojke, prenoseći okretni moment iz motora na rotor. Stoga je glavna komponenta za prijenos mehaničke energije.
4. Ležajevi su komponente koje podržavaju osovinu crpke i izrađene su od valjanih ležajeva ili kliznih ležajeva. Valjani ležajevi koriste maslac kao mazivo i treba ih na odgovarajući način napuniti, uglavnom 2/3 do 3/4 volumena. Previše će uzrokovati pregrijavanje, dok će premalo rezultirati bukom i pregrijavanjem i prouzrokovanjem oštećenja. Klizni ležajevi koriste prozirno ulje kao mazivo, a razina ulja treba biti na liniji razine ulja. Previše ulja će prodirati duž osovine pumpe i plutati, dok će premalo uzrokovati pregrijavanje i izgaranje ležaja, što će rezultirati nesrećama. Tijekom rada vodene pumpe, temperatura ležaja obično je najveća na 85 stupnjeva Celzijevih, uglavnom radi na oko 60 stupnjeva Celzijusa. Ako je previsok, uzrok treba istražiti (postoje li nečistoće, je li kvaliteta ulja crna, da li ulazi voda), a s njom bi se trebalo s vremenom rješavati.
5. Obrt za brtvljenje poznat je i kao prsten za smanjenje istjecanja. Ako je jaz između ulaza za rotor i kućišta crpke prevelik, to će uzrokovati da voda u visokoj površini tlaka pumpe - teče kroz ovaj jaz u nisko - tlak tlaka, što utječe na izlaz vode i učinkovitost crpke. Ako je jaz premali, to će uzrokovati trenje između rotora i kućišta pumpe, što rezultira trošenjem. Da bi se povećao otpor povratnog toka i smanjio unutarnje istjecanje i odgodio radni vijek rotora i kućišta crpke, na spoju između unutarnjeg ruba kućišta crpke i vanjskog ruba rotora ugrađen je brtveni prsten. Okretni jaz treba održavati između 0,25 i 1,10 mm.
6. Kutija za nadjev uglavnom se sastoji od pakiranja, prstena za brtvljenje vode, cilindra za pakiranje, poklopca za pakiranje i cijevi za brtvu za vodu. Glavna funkcija kutije za nadjev je zapečatiti jaz između kućišta pumpe i osovine crpke, sprječavajući da voda teče iz pumpe i zraka da uđu u crpku. Održava vakuum unutar pumpe. Kad se osovina crpke i pakiranje trljaju jedni o drugima i stvorite toplinu, cijev za brtvu za vodu držat će vodu u prstenu za brtvu vode kako bi se ohladilo pakiranje. To osigurava normalan rad pumpe. Stoga je tijekom rutinskog pregleda rada pumpe posebno važan pregled kutije za nadjev. Nakon otprilike 600 sati rada, pakiranje treba zamijeniti.
7. Višestruke pumpe koje mogu promijeniti upute za ulaz i izlaz

Multi - Stage pumpe su vrsta centrifugalnih crpki, a također dobivaju centrifugalnu silu kroz rotaciju rotora za prenošenje materijala. Kad gustoća plina dosegne radni raspon mehaničke vakuumske pumpe, ona će se izvući, čime se postupno postiže visoki vakuum.
Multi - Stage pumpe mogu se koristiti u mnogim industrijskim sektorima kao što su nafta, kemijska industrija, strojevi, rudarstvo, svjetlosna industrija, lijek i hrana. U mnogim industrijskim proizvodnim procesima, kao što su vakuumska filtracija, vakuumska vodovod, hranjenje vakuumom, isparavanje vakuuma, koncentracija vakuuma, vakuum rehumidifikacija i vakuumsko degasiranje, široko se primjenjuju multi -. Oni mogu ukloniti zapaljive i eksplozivne plinove, a osim toga mogu ukloniti prašnjavu i vodu - koji sadrže plinove. Stoga se nanošenje pumpi s vodenim prstenima povećava.
