Opis

Opis proizvoda

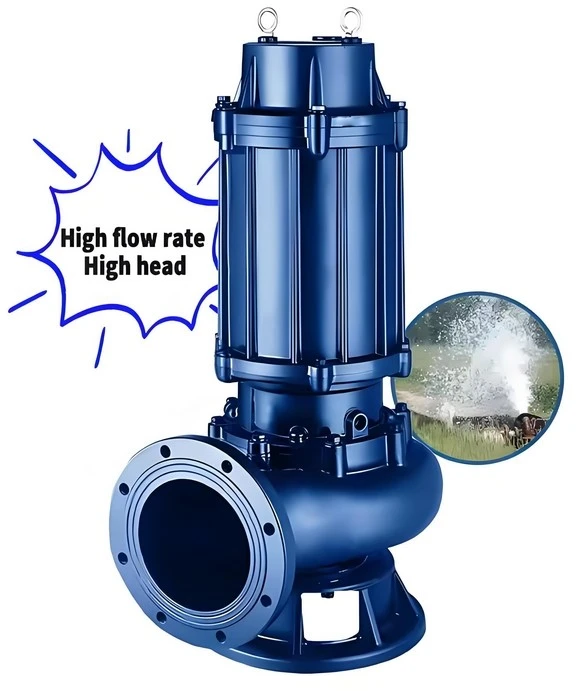

27 31

Potopna kanalizacijska pumpa WQ ima kompaktnu strukturu i opremljena je različitim prikazima statusa i zaštitnim uređajima koji osiguravaju siguran i pouzdan rad crpke.
1. Jedinstveni dizajn brtvljenja kabela eliminira rizik od curenja kabela.
2. Stator ima izolaciju klase F- i opremljen je toplinskim zaštitnim elementom.
3. Pumpe iznad 18,5 KW koriste vanjsko automatsko hlađenje cirkulirajućom vodom kako bi se osigurao siguran rad električne pumpe na najnižoj razini vode.
4. Prekidač s plovkom ugrađen je na dnu šupljine motora za nadzor mehaničke brtve na strani motora.
5. Sonde za uljnu vodu ugrađene su na gornjem kraju uljne komore između pumpe i motora za nadzor mehaničke brtve na strani pumpe. Kada dođe do curenja, kontrolni sustav će alarmirati i zaštititi.
6. Dvostruka -mehanička brtva s mijehom koristi volfram karbid, silicij karbid i tvrdu leguru kao materijale za brtvljenje kako bi se spriječio ulazak vode u motor i osigurao siguran i pouzdan rad motora.
7. Pomoćni rotor koristi se za uravnoteženje vanjskog tlaka mehaničke brtve i sprječava ulazak vode u uljnu komoru, čime se produljuje životni vijek električne pumpe.
8. Dizajn rotora je jedinstven, s velikim kanalom protoka koji može proći kroz duga vlakna i krhotine, sprječavajući začepljenje, petljanje i imajući snažan protok.
9. Zamjenjiva čahura-otporna na habanje ugrađena je između impelera i donjeg kraja spirale kako bi pumpa radila s optimalnom učinkovitošću.

Kako bi se osigurao nesmetan prolaz otpadnih materijala, širina prolaza protoka impelera mora se povećati. Za velike crpke mogu se usvojiti tipovi dvostrukih ili tro-lopatica; za male crpke koriste se jednostruki (ili dvostruki) oblici kanala protoka. Sličan je savijenoj cijevi s istom veličinom-presjeka i ima izvrsna svojstva protoka. Izbjegava moguća začepljenja i zapetljanja uzrokovana protokom vode pri malim brzinama. Ovaj jedinstveno dizajniran kanal protoka rotora, u kombinaciji s razumnom spiralnom komorom, omogućuje papiru, tekstilu, vrećama za smeće i drugim materijalima da slobodno prolaze kroz kanalizaciju. Impeler je podvrgnut dinamičkom i statičkom balansiranju, čime se osigurava da crpka ne vibrira tijekom probnih rada bez-opterećenja i pod uvjetima opterećenja.

Primjenjiv je u industrijama kao što su kemijsko inženjerstvo, nafta, farmaceutski proizvodi, rudarstvo, proizvodnja papira, tvornice cementa, čeličane, elektrane, industrija prerade ugljena, kao i sustavi odvodnje gradskih postrojenja za pročišćavanje otpadnih voda, komunalno inženjerstvo, gradilišta itd. Koristi se za transport otpadnih voda i otpadnih materijala koji sadrže čestice, a također je prikladan za pumpanje čiste vode i korozivnih medija.



Potopljena kanalizacijska pumpa bez blokiranja tipa QW (WQ) nova je generacija pumpnih proizvoda razvijenih na temelju uvezene napredne tehnologije i u kombinaciji s karakteristikama kućne upotrebe crpki. Proizvodi ga Shanghai Yijia Pump Industry Co., Ltd. i ima značajne-učinke uštede energije, sprječava-zapetljavanje i nema-blokiranja. Primjeri modela uključuju QW25-8-22-1.1, QW50-15-25-2.2, itd. Ova pumpa je prikladna za industrije kao što su kemijska, naftna, farmaceutska, rudarska i komunalna obrada otpadnih voda, s rasponom radne temperature od -15 do +60 stupnjeva Celzijusa.
Crpka ima dizajn rotora s jednim/dvostrukim kanalom protoka, koji može transportirati krute čestice veličine 50% promjera pumpe i 5 puta veću količinu vlakana. Mehanička brtva koristi čvrst materijal volfram karbid-otporan na koroziju. Cijeli stroj je opremljen senzorom za otkrivanje curenja vode, toplinskim elementima i potpuno automatskim sigurnosnim zaštitnim kontrolnim ormarićem, čime se postiže zaštita od curenja vode, curenja struje, preopterećenja i zaštite od pregrijavanja. Podržava funkcije automatskog pokretanja-zaustavljanja i automatske kontrole na temelju razine tekućine prekidača plutajuće lopte. Proizvod koristi dvo-sustav za ugradnju automatske spojke s vodilicom, što mu omogućuje uranjanje pod vodu bez potrebe za pumpnom prostorijom, a održavanje ne zahtijeva ulazak u kanalizacijsku jamu. Tehnički parametri pokrivaju brzinu protoka od 5 do 2000 m³/h, visinu dizanja od 5 do 50 m i radni tlak manji ili jednak 1,0 Mpa.

1. Sa svojom jedinstvenom strukturom rotora s jednom ili dvostrukom-lopaticom, crpka značajno poboljšava svoju sposobnost rukovanja zagađivačima i može učinkovito proći kroz tvari koje su pet puta veće od promjera crpke, kao i čvrste čestice promjera približno 50% promjera crpke.
2. Mehanička brtva koristi novu vrstu tvrdog i korozijsko-otpornog materijala volfram titan, što omogućuje siguran rad crpke više od 8000 sati.
3. Cjelokupna struktura je kompaktna, volumen je mali, buka je niska, učinak-uštede energije je izvanredan, održavanje je praktično, nije potrebna pumpna soba i može raditi pod vodom, uvelike smanjujući troškove inženjeringa.
4. Potopna kanalizacijska pumpa tipa QW (WQ) koja se ne{1}}začepljuje ima visoko{2}}precizan senzor za otkrivanje curenja vode protiv-smetnji u komori za brtveno ulje i unaprijed-ugrađuje termoosjetljivi element u namot statora za automatsku zaštitu motora pumpe.
5. Može se opremiti potpuno automatskim kontrolnim ormarićem prema zahtjevima korisnika, automatski štiteći pumpu od curenja vode, preopterećenja električnim curenjem i pregrijavanja, poboljšavajući sigurnost i pouzdanost proizvoda.
6. Prekidač s plovkom može automatski kontrolirati pokretanje i zaustavljanje crpke u skladu s potrebnim promjenama razine tekućine, eliminirajući potrebu za 专人 nadzorom, a iznimno je praktičan za korištenje.
7. Potopna kanalizacijska pumpa tipa QW (WQ) koja se ne{1}}začepljuje može biti opremljena dvostrukim-sustavom automatskog spajanja vodilice prema potrebama korisnika. Donosi veću pogodnost za instalaciju i održavanje, a ljudi ne moraju ulaziti u kanalizacijsku jamu za tu svrhu.
8. Može se koristiti u cijelom rasponu dizanja, osiguravajući da se motor ne preoptereti.
9. Postoje dvije različite metode ugradnje: fiksni-tip automatskog instalacijskog sustava za spajanje i mobilni-tip slobodnog instalacijskog sustava.

27 8

Scenarij primjene



27 23

Industrijski sektor
Kemijska industrija: Koristi se za transport kemijske otpadne vode koja sadrži različite kemijske tvari, čestične nečistoće i vlaknaste materijale, kao što su kisele otpadne vode, alkalne otpadne vode i otpadne vode koje sadrže organska otapala nastala tijekom proizvodnog procesa.
Naftna industrija: Može se koristiti za ekstrakciju zauljene otpadne vode i uljnog mulja, kao što je obrada proizvedene vode tijekom ekstrakcije nafte, kao i ispuštanje i ponovno ubrizgavanje zauljene otpadne vode u rafinerijama nafte i petrokemijskim postrojenjima.
Farmaceutska industrija: Ispuštanje otpadne vode nastale tijekom proizvodnog procesa koja sadrži ostatke lijekova, biološke pripravke, krute čestice itd., osiguravajući da se farmaceutska otpadna voda može učinkovito skupiti i transportirati u sustav za pročišćavanje otpadnih voda na obradu.
Rudarska industrija: Prikladno za drenažu rudnika, sposobno za obradu rudničke vode koja sadrži mineralne čestice, mulj i druge nečistoće, sprječavanje nakupljanja rudničke vode i osiguravanje sigurnog izvođenja rudarskih operacija. Također se može koristiti za čišćenje sedimenta u spremnicima rudničke vode, uklanjanje mješavine mineralnih ostataka i mulja iz spremnika.
Papirna industrija: Koristi se za transport otpadnih voda koje nastaju tijekom procesa proizvodnje papira, a koje sadrže veliku količinu vlakana, ostataka papira, kemijskih dodataka itd. Potopna kanalizacijska pumpa tipa WQ može učinkovito spriječiti zapetljavanje i začepljenje vlakana, osiguravajući glatko ispuštanje otpadne vode.
Tvornice cementa, čeličane, elektrane, industrije za preradu ugljena itd.: Tijekom ovih procesa industrijske proizvodnje stvara se velika količina otpadne vode koja sadrži krute čestice, prašinu, ostatke otpada itd. Potopna kanalizacijska pumpa tipa WQ može transportirati ovu otpadnu vodu do odgovarajućih postrojenja za obradu ili mjesta ispuštanja, održavajući čistoću proizvodnog okoliša i normalno


Urbano postrojenje za pročišćavanje otpadnih voda: Kao važna oprema u urbanom sustavu za pročišćavanje otpadnih voda, koristi se za podizanje otpadnih voda s nižih mjesta kao što su sabirni bunari i kanalizacijski cjevovodi do različitih jedinica za pročišćavanje u postrojenju za pročišćavanje otpadnih voda, kao što su komore za pijesak, spremnici za taloženje, spremnici za prozračivanje itd., kako bi se izvršili kasniji procesi kao što su sedimentacija, filtracija i biološka obrada, tako da otpadna voda može dospjeti u standard pražnjenja i biti ispražnjen ili ponovno korišten.
Gradska odvodnja kišnice: Tijekom kišne sezone može se koristiti za brzo podizanje i ispuštanje kišnice s cesta, trgova, niskih-područja itd. u komunalnu mrežu kišnice ili prirodne vodene površine kako bi se spriječile urbane poplave. Osim toga, može se koristiti i za izgradnju crpnih stanica za kišnicu za transport kišnice za transport na-velike udaljenosti ili do odgovarajućeg mjesta ispuštanja.
Komunalna gradilišta: Tijekom izgradnje stvorit će se velika količina otpadnih voda koje sadrže mulj, ostatke cementa, građevinski otpad itd. Potopna kanalizacijska pumpa tipa WQ može odmah ispustiti ovu otpadnu vodu s gradilišta kako bi se izbjeglo nakupljanje otpadne vode koja utječe na napredak izgradnje i okoliš, a također pomaže u zaštiti okolnog tla i vodenog okoliša.
Gospodarski i civilni tereni
Emisija jako zagađene otpadne vode iz tvornica i poduzeća: kao na mjestima kao što su trgovački centri, hoteli, restorani, tvornice itd., ispuštat će se otpadna voda koja sadrži ostatke hrane, mast, deterdžente, materijale za pakiranje itd. Potopna kanalizacijska pumpa tipa WQ može učinkovito transportirati ovu otpadnu vodu do komunalne kanalizacijske mreže ili postrojenja za pročišćavanje otpadnih voda unutar poduzeća na obradu.
Stanica za ispuštanje otpadnih voda u stambenim područjima: Koristi se za podizanje otpadnih voda koje stvaraju stanovnici iz kanalizacijskog sustava stambenog područja u komunalnu kanalizacijsku mrežu, osiguravajući da se kanalizacija u stambenom području može brzo i učinkovito ispustiti, održavajući higijenu okoliša i normalan život stanovnika.
Ispuštanje otpadnih voda iz bolnica i hotela: Otpadne vode iz bolnica mogu sadržavati posebne zagađivače kao što su bakterije, virusi, ostaci lijekova, dok otpadne vode iz hotela sadrže više deterdženata, kose, ljudskih izlučevina itd. Potopne kanalizacijske pumpe tipa WQ mogu sigurno i stabilno ispuštati ovu otpadnu vodu u specijalizirana postrojenja za pročišćavanje otpadnih voda na obradu, sprječavajući štetu okolišu i ljudskom zdravlju.
Odvodnja stanica podzemne željeznice: Zbog velikog protoka ljudi i rada opreme na stanicama podzemne željeznice, stvarat će se određena količina otpadnih voda. Potopna kanalizacijska pumpa tipa WQ može se koristiti za sustav odvodnje u stanicama podzemne željeznice za podizanje kanalizacije u mrežu odvodnje tla kako bi se osigurala suhoća i sigurnost stanica podzemne željeznice.
Odvodnja-sabirnih jama dizala za gašenje požara: U slučaju požara u zgradi, sabirna jama-dizala za gašenje požara prikupit će veliku količinu požarne vode i druge kanalizacije. Potopna kanalizacijska pumpa tipa WQ može brzo ispustiti ovu kanalizaciju kako bi osigurala normalan rad protupožarnog-dizala i pružila jamstva za evakuaciju osoblja i spašavanje od požara.
Ostala polja
Ruralni spremnici bioplina: Može se koristiti za punjenje i pražnjenje bioplinskih spremnika, transport tekućine bioplina i ostataka bioplina napravljenih od organskog otpada kao što su stajsko gnojivo i slama usjeva, promicanje normalnog rada projekata ruralnog bioplina i postizanje iskorištavanja resursa ruralnog otpada.
Poljoprivredno navodnjavanje: U nekim područjima potopna kanalizacijska pumpa tipa WQ može crpiti vodu iz rijeka, jezera, ribnjaka itd. za poljoprivredno navodnjavanje ili se koristiti za transport pročišćene otpadne vode ili obnovljene vode kako bi se postiglo racionalno korištenje vodnih resursa i ublažila situacija nedostatka vode u poljoprivredi.
Odvodnja pomoćne opreme hidroelektrana: Tijekom rada hidroelektrana stvorit će se neke otpadne vode koje treba odmah ispustiti, kao što je drenaža rashladne vode jedinica, drenaža curenja zgrade postrojenja itd. Potopna kanalizacijska pumpa tipa WQ može se koristiti za ovu drenažu kako bi se osigurao normalan rad hidroelektrane.
Odvodnja crpnih stanica za očuvanje vode: u projektima očuvanja vode koristi se za podizanje i ispuštanje akumulirane vode u-nižim područjima, rezervoarima itd., kako bi se osigurao siguran rad objekata za očuvanje vode i sigurnost okolnih područja od poplava.
Pomoćna oprema za istraživanje rudnika: U istraživanju rudnika, može se koristiti za vađenje podzemne vode i ispuštanje otpadne vode nastale tijekom procesa istraživanja, pružajući pogodnost za rad na istraživanju rudnika.

Parametri opreme



Tip Dia izlaza
(mm)
Kapacitet (m3/h) Glava (m) Snaga (kw) Učinkovitost (%)
50WQ15-8-0.75 50 15 12 0.75 52
50WQ25-36-7.5 50 30 15 7.5 48
65WQ30-10-2.2 65 30 10 2.2 62
65WQ30-35-7.5 65 30 35 7.5 50
80WQ50-8-2.2 80 50 8 2.2 60
100WQ80-7-3 100 80 7 3 64
150WQ150-10-7.5 150 150 10 7.5 72
200WQ300-10-15 200 300 10 15 74
250WQ500-10-30 250 500 10 30 72
300WQ700-19-55 300 700 19 55 75
350WQ1100-25-110 350 1100 25 110 76
400WQ2000-23-185 400 2000 23 185 80
500WQ3000-15-132 500 3000 15 185 72
600WQ4000-20-315 600 4000 20 315 77
