Zrak - Izvorne toplinske pumpe mogu se topiti i hladiti, a upravo zbog toga dizajn sustava postaje složeniji. Na primjer, za isti sustav, zahtjevi za protok pumpe mogu varirati kada se koriste za grijanje i hlađenje. Ranije mi je rekao prodavač: U projektu grijanja i hlađenja u domaćinstvu, tijekom grijanja nije bilo problema, ali tijekom hlađenja, protok pumpe nije bio dovoljan, što je na kraju dovelo do pucanja kompresora zbog zamrzavanja. Kupac je morao zamijeniti novu jedinicu.
Dakle, kako bi dva - sustav opskrba cijevi trebala biti dizajnirana razumnije, ili više energije - učinkovita? Kako se trebaju odabrati crpke? Što se tiče ovih pitanja, pozvali smo Tang Zhijun, tehničkog direktora Hailei Ruineng, kako bi razjasnili pitanja koja su postavili trgovci.
Koji je sustav razumniji, primarni sustav ili sekundarni sustav?
Pitanje 1: Za sustav za grijanje i hlađenje četvornih metara od 100 - (s 5 do 6 otvora za zrak), je li bolje koristiti primarni sustav ili sekundarni sustav?
Za male sustave za grijanje i hlađenje skale -, preporučuje se korištenje primarnog bočnog sustava. Primarni bočni sustav je jednostavniji i lakši za instaliranje. Budući da su korisnici malih - kućni projekti razmjera imaju ograničen instalacijski prostor i proračun, primarni bočni sustav je prikladniji. Korisnici su prijemčiviji i lakše je promovirati.
Prednost sekundarnog bočnog sustava uglavnom je povećanje kapaciteta vode u sustavu i smanjenje fluktuacije temperature vode. Stoga, sve dok primarni sustav osigurava minimalni kapacitet vode u sustavu, može postići učinak sekundarnog bočnog sustava. Prema "Priručniku za dizajn grijanja i ventilacije" koji je uredio Lu Yaqing (Drugo izdanje 2008.), minimalni kapacitet vode za hlađenje je 28L/1KW, a za grijanje je 15L/1KW. Također se može procijeniti na temelju područja zgrade, otprilike 1,3 l/㎡.
Stoga, za male i srednje sustave -, čak i velike sustave, preporučuje se korištenje primarnog bočnog sustava. Povećavanjem sistemskih cijevi ili dodavanjem serijskih spremnika vode za povećanje kapaciteta vode, može postići energiju - efekte uštede i stabilnosti sustava.
Kako odabrati crpku?
Pitanje 2: Za 100 - kvadrat - metar kuće za grijanje i hlađenje (s 5 do 6 otvora za zračne zračne uređaje), kada se koristi sustav sekundarnog tlaka, uzimajući u obzir čimbenike kao što su trošak, buka i potrošnja energije, za grijanje i rashladnoj pumpa za crpku i hladnjaka, koja je pumpa za napajanje?
Ako koristite sekundarni bočni sustav, preporučuje se korištenje zaštićene pumpe za primarnu stranu i multi - stadijsku pumpu za sekundarnu stranu.
Za 100 - kvadrat - metar dva {- cijevi za opskrbu, glavna jedinica je približno 6HP, s kapacitetom hlađenja od 15kW. Protok crpke na primarnoj strani iznosi oko 2,5 m3/h. Maksimalni otpor sustava je otpor vode glavne jedinice, uglavnom 4 do 5 metara. Stoga je dovoljna zaštićena pumpa, što je tiha i energija - ušteda. Za sekundarni bočni sustav protok vode je oko 2,5 m3/h. Otpor vode u zračnim otvorima općenito je 3 do 4 metra, a postoji više lokalnih otpora, a duž - {- otporni otpori u ventilima i cijevima terminala, otprilike 2 metra. S obzirom na buduću upotrebu, sustav se može povećati i začepiti ili prljav, preporučuje se odabir pumpe od oko 10 metara za sekundarnu stranu, što je prikladnije za više faze pumpe ili varijabilne frekvencijske pumpe.
Pumpa dvaju - sustava opskrbe cijevi, posebno pumpu za terminalnu cirkulaciju, preporučuje se odabir crpke s relativno ravnom karakterističnom krivuljom. Pumpa ravne krivulje pogodna je za sustave s velikim rasponom podešavanja protoka i malom promjenom glave. Za sustave s više klimatizacijskih ploča, protok sustava značajno se mijenja kada je jedna zračna ploča otvorena i svi su otvoreni. Pumpa ravne krivulje može se prilagoditi ovoj promjeni, a sustav je stabilniji. Dok je strmi crpka za krivulju performansi pogodna za sustave s visokim potrebama protoka, ali potreba za niskim tlakom. Sve dok je protok sustava primarnog sustava stabilan, glavna jedinica neće se alarmirati visokim tlakom ili niskom temperaturom vode, a primarna strana može djelovati stabilno.

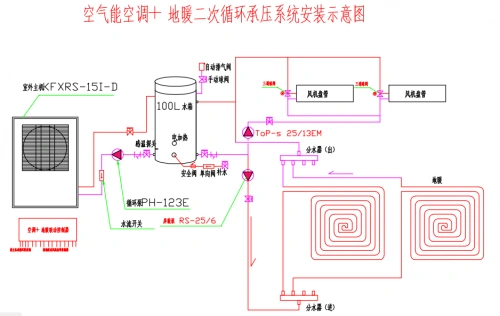

Pitanje 3: Kao što je prikazano u sljedeće dvije slike, u sekundarnom sustavu, za pumpu za grijanje i hlađenje u sustavu za grijanje i hlađenje kućnog sustava, dijeljenje jedne pumpe je bolje ili je korištenje zasebnih crpki bolje?
Bolje je koristiti dvije crpke s obzirom na očuvanje energije i upotrebu. Jer: 1) cijevi za grijanje su glatke cijevi, tako da postoji samo lokalni otpor na putu, koji je relativno mali, manji od 0,5 metara, i u osnovi se može zanemariti; Unutarnji otpor jedinice zavojnice ventilatora uglavnom je između 3 do 4 metra; 2) Temperaturna razlika između ulazne i izlazne vode jedinice zavojnice ventilatora općenito je 5 stupnjeva, dok se temperaturna razlika između ulazne i izlazne vode za grijanje općenito izračunava kao 10 stupnjeva. Stoga, nazivni protok crpki za grijaće cijevi mora biti samo polovica od jedinice zavojnice ventilatora, a nazivna glava je također otprilike polovina. Dakle, korištenje dvije pumpe je razumnije, ali instalacija i kontrola bit će malo složeniji. Korištenje jedne pumpe je također moguće, a najbolje je ugraditi diferencijalni ventil za zaobilazni tlak na glavnu cijev kako bi se smanjilo trošenje na grijaćim cijevima zbog velike brzine protoka i povećanje sigurnosti i pouzdanosti sustava.
Pitanje 4: Kako odgovarate crpkama za sustav grijanja? Ako dodate jedinicu zavojnice ventilatora, kako biste trebali uskladiti pumpe?
Cijevi za grijanje su glatke cijevi, tako da postoji samo lokalni otpor na putu, koji je relativno mali, manji od 0,5 metara, i u osnovi se može zanemariti; Unutarnji otpor jedinice zavojnice ventilatora općenito je između 3 do 4 metra, a osim toga, temperaturna razlika između ulazne i izlazne vode jedinice zavojnice ventilatora je općenito 5 stupnjeva, dok se temperaturna razlika između ulazne i izlazne vode za grijaće cijevi općenito izračunava kao 10 stupnjeva. Stoga je odabir glave pumpe za jedinicu zavojnice ventilatora mnogo veći.
Dodavanje jedinice zavojnice ventilatora, općenito, protok i glava trebaju se povećati najmanje dva puta. Međutim, pri korištenju sustava grijanja, pumpu treba koristiti za smanjenje tlaka kako bi se spriječilo da prekomjerna brzina protoka uzrokuje trošenje na cijevima za grijanje i skraćivanje servisnog vijeka grijaćih cijevi.
Je li odabir pumpe razuman?
Pitanje 5: Kao što je prikazano na sljedećoj slici, je li razumno koristiti pumpu od 400W wello 200e u primarnom sustavu?
Preporučuje se upotreba pumpe MHI202. Odabrana originalna pumpa bila je pumpa 200E, čija se karakteristična krivulja strmo smanjuje. Općenito, nije prikladan za više sustava zavojnice ventilatora. Kada se koristi u podnom sustavu grijanja, nema učinka. Za više sustava zavojnice ventilatora preporučuje se odabir pumpe za ravnu -. Nadalje, pumpa 200E ima brzinu protoka od približno 9 metara pri brzini protoka od 2,5 m³/h. Otpor glavne jedinice + ventilator (najpovoljniji krug) je oko 8 metara, a dodavanje otpora drugih ventila, to je najmanje više od 10 metara. Stoga je glava pumpe 200e premala, a pumpa MHI202 ima visoku učinkovitost, uštedu energije i nisku buku, a prikladnija je.
Osim toga, na dijagramu sustava, jedinice zavojnice ventilatora ne trebaju instalirati tri - električna ventila za svaki. Čak i ako glavna cijev nema ventil za zaobilazni ventil s diferencijalnim tlakom, samo tri - na način na koji se električni ventil treba instalirati na jedinicu zavojnice ventilatora u najnepovoljnijem krugu. Imati još jednu komponentu ventila znači imati još jednu točku neuspjeha. Naravno, za opće male kuće za kućanstvo glavna cijev ne ugrađuje diferencijalni ventil za zaobilazni tlak, a samo jedan tri - na način na koji se električni ventil treba instalirati na jedinicu zavojnice ventilatora u najnepovoljniji krug kako bi postigao učinak smanjenja tlaka tlaka.
Pitanje 6: Za dva - izvorni sustav opskrbe, brzina protoka pumpe je 2,9 kubičnih metara, glava je 22 metra. Je li dovoljan razdjelnik vode u 10 puta? Cijevi koriste veličinu 20, jedan način 10-15 četvornih metara, podne površine grijanja je 130 četvornih metara, a glavna jedinica ima ugrađenu pumpu.
Ako se ova pumpa koristi samo u podnom sustavu grijanja, ona je malo velika. Smanjenje za pola otprilike je ispravno.
Temperaturna razlika između ulaza i povratne vode grijanja poda, napola se izračunava na 10 stupnjeva. Otpor vode, osim glavne jedinice, uključuje lokalni otpor nekih ventila i duž - otpor cijevi. Općenito, neće prelaziti 10 metara. Dizajn cjevovoda trebao bi biti što jednostavniji, smanjujući nepotrebne ventile i promjene promjera cijevi i smanjujući uporabu zavoja. To može biti više energije - učinkovito.
Kako odabrati jedinice zavojnice ventilatora? Trebate li obradu vode?
Pitanje 7: Kako odabrati jedinice zavojnice ventilatora na temelju opterećenja hlađenja i grijanja sobe ili prostora za sobu? Kako izračunati?
Odabir jedinica zavojnice ventilatora temelji se na opterećenju hlađenja. Izračunajte jedinično opterećenje hlađenja, a zatim izračunajte opterećenje hlađenja svake prostorije i odaberite jedinice zavojnice ventilatora prema opterećenju sobe. Spoji toplinsko hlađenje jedinica zavojnice ventilatora kada je brzina srednja.
Opterećenje hlađenja može se izračunati putem HVAC softvera za opterećenje zgrade ili procijenjeno. Za izračunavanje koristite preporučene vrijednosti u relevantnim knjigama HVAC dizajna.
Pitanje 8: U Taiyuanu, provinciji Shanxi, kako izračunati kapacitet grijanja podnog sustava grijanja i kapacitet hlađenja jedinica zavojnice ventilatora u dva - izvornog opskrbnog sustava? Maksimalna temperatura zagrijavanja poda je 45 stupnjeva. Je li potrebno za obradu vode na tako niskoj temperaturi? Ako je potreban obrada vode, koja bi se metoda trebala koristiti?
Preporučuje se izračunavanje opterećenja zgrade pomoću relevantnog HVAC softvera ili izravno usvajanje preporučenih vrijednosti u CJJ 34-2010 "Kod za dizajn cjevovoda urbanog grijanja", a zatim potražite odgovarajuće parametre zavojnice ventilatora.
Voda će se povećati na 45 stupnjeva, pa čak i u stanju hlađenja ventilatora, također će se skalirati. To je samo stvar brzine. Opći mekani vodeni će učiniti. U slučajevima kada kapacitet vode nije velik, možete izravno kupiti čistu vodu s tržišta i dodati sve odjednom, što je više troškova - učinkovit.
